ERGO RÄLS TUNNEL
Startpaket Aqua Rail System 3.0

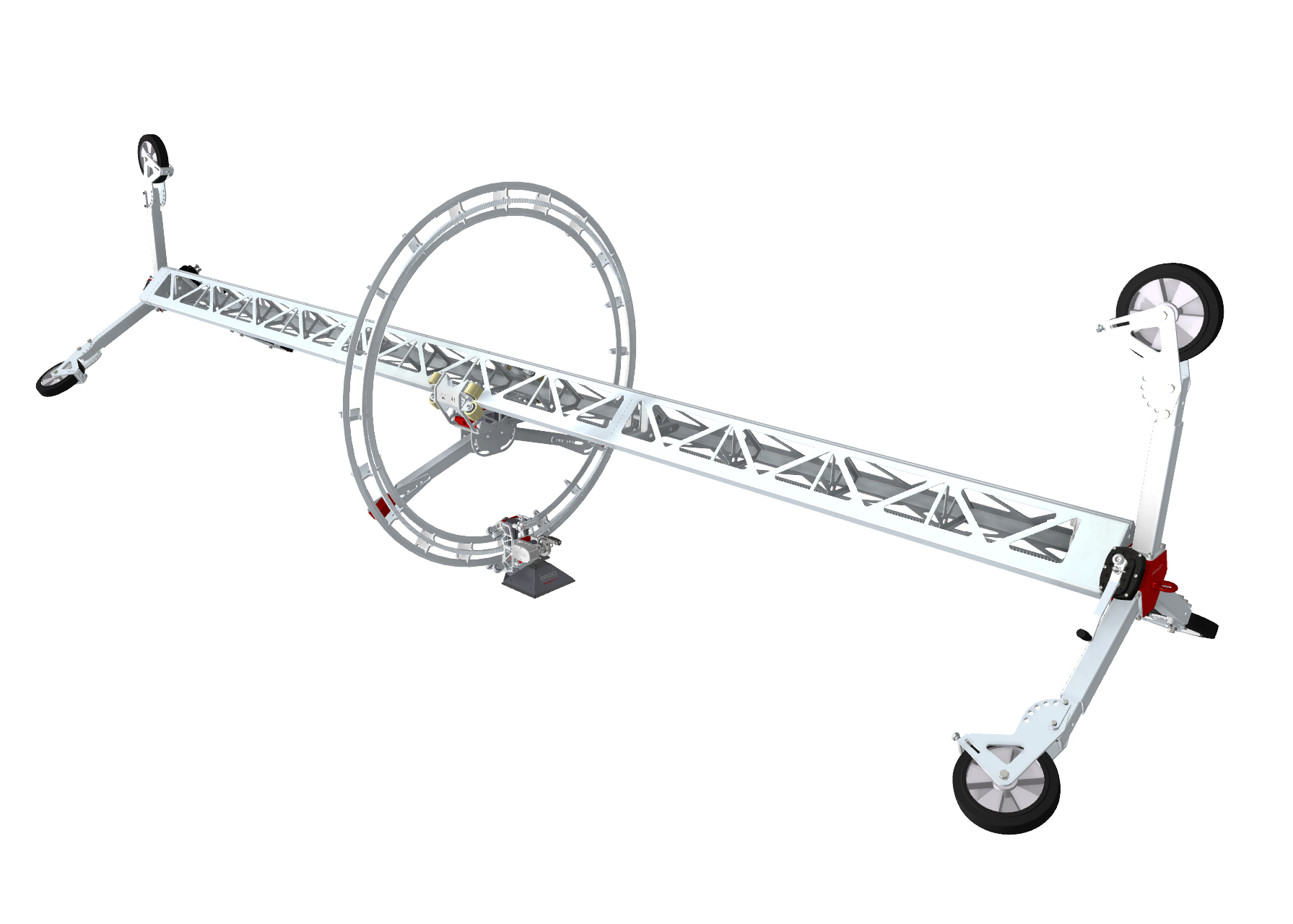

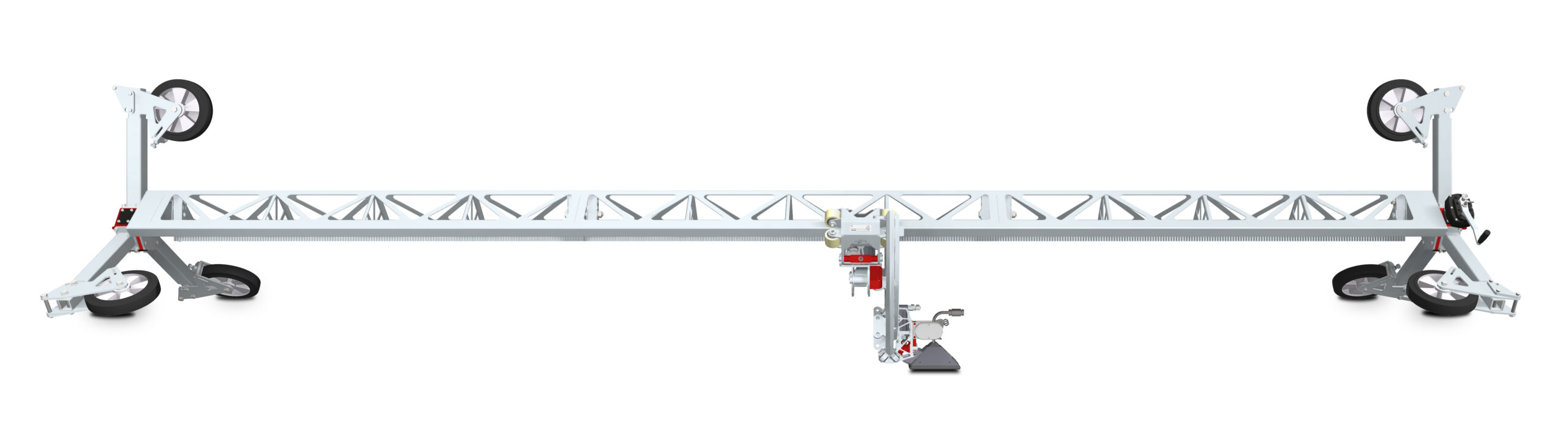

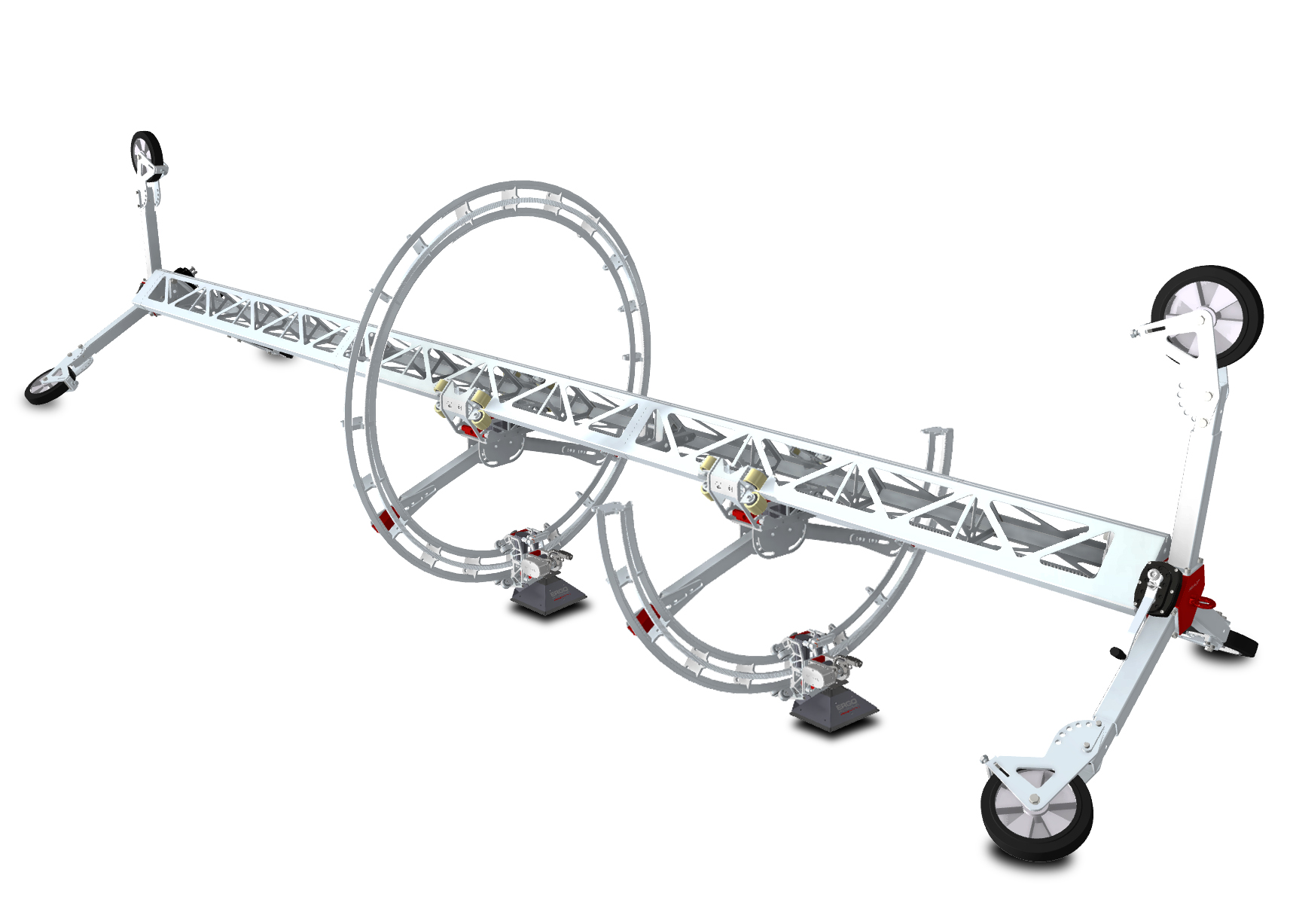

Ergo Spine Tunnel 3.0 är ett kompakt, lätt system
för cirkulär vattenbilning i tunnlar och på böjda innerytor.

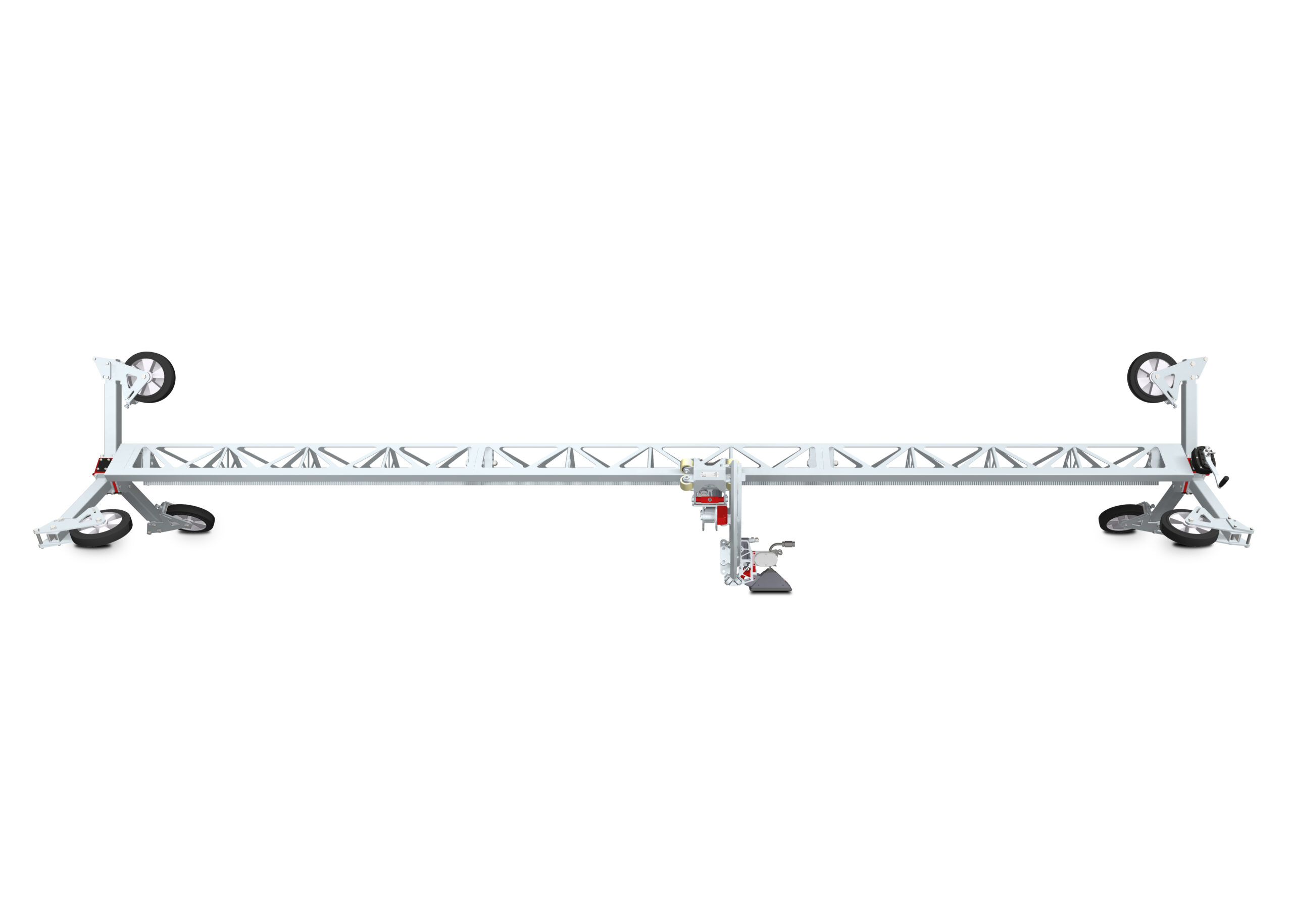

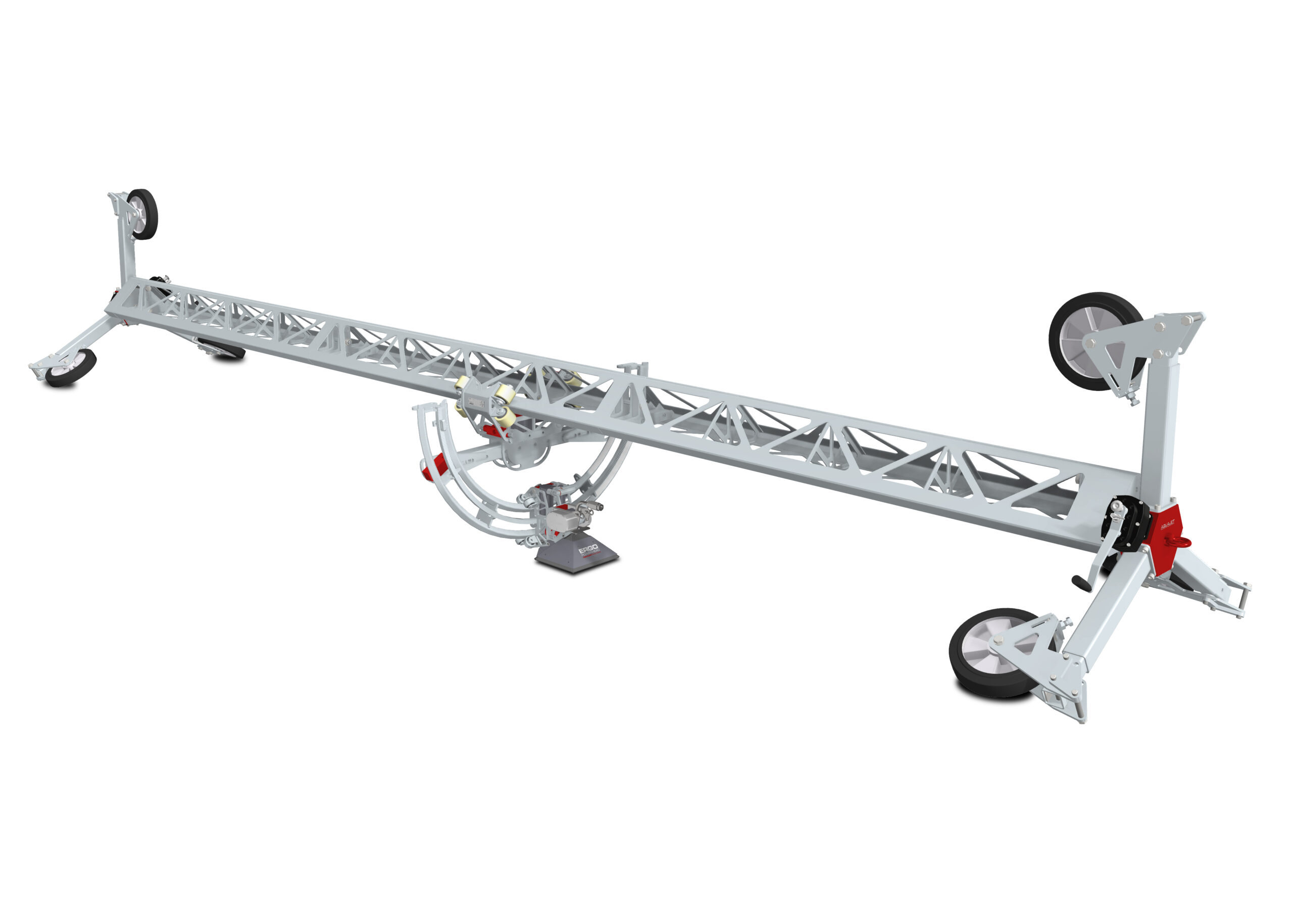

Systemet är byggt med Aqua Spine räls, cirkulär åkvagnsbalk, Ergo
Power Head och cirkulärt stödsystem och hanterar
reaktionskrafter på upp till 1000 N – idealiskt för grund borttagning i
tunnlar och för projekt som kräver anpassade ringdiametrar.
De justerbara ringdiametrarna sträcker sig från ø1,2 m till ø8,0 m,
med valbara sektorvinklar för selektiv borttagning i
trånga eller böjda utrymmen.
Lätt, anpassningsbart
system för tunnlar och
krökta innerytor.
3000 BAR
(43 500 psi)
1000 N
(225 lbf)
CIRKULÄR ÅKVAGNSBALK
CIRKULÄR
6 M
(19,7 ft)
Lätt och flexibel vattenbilning för tunnlar och cirkulära innerytor
Ergo Spine Tunnel 3.0 är ett lätt och anpassningsbart system som är utformat för cirkulär vattenbilning i tunnlar och på inre cirkulära eller böjda ytor som rör och schakt. Det möjliggör precisionsborttagning och kontrollerad borttagning i trånga miljöer där flexibilitet och tillgänglighet är avgörande.
Systemet är uppbyggt kring Aqua Spine-rälsen i kombination med en tunnelring, cirkulär åkvagnsbalk och Ergo Power Head, vilket ger stabila prestanda samtidigt som reaktionskrafter på upp till 1000 N hanteras. Systemet är utformat för grund borttagning, ytförberedelse och ytrengöring och lämpar sig väl för tillämpningar där precision och kontroll är avgörande.

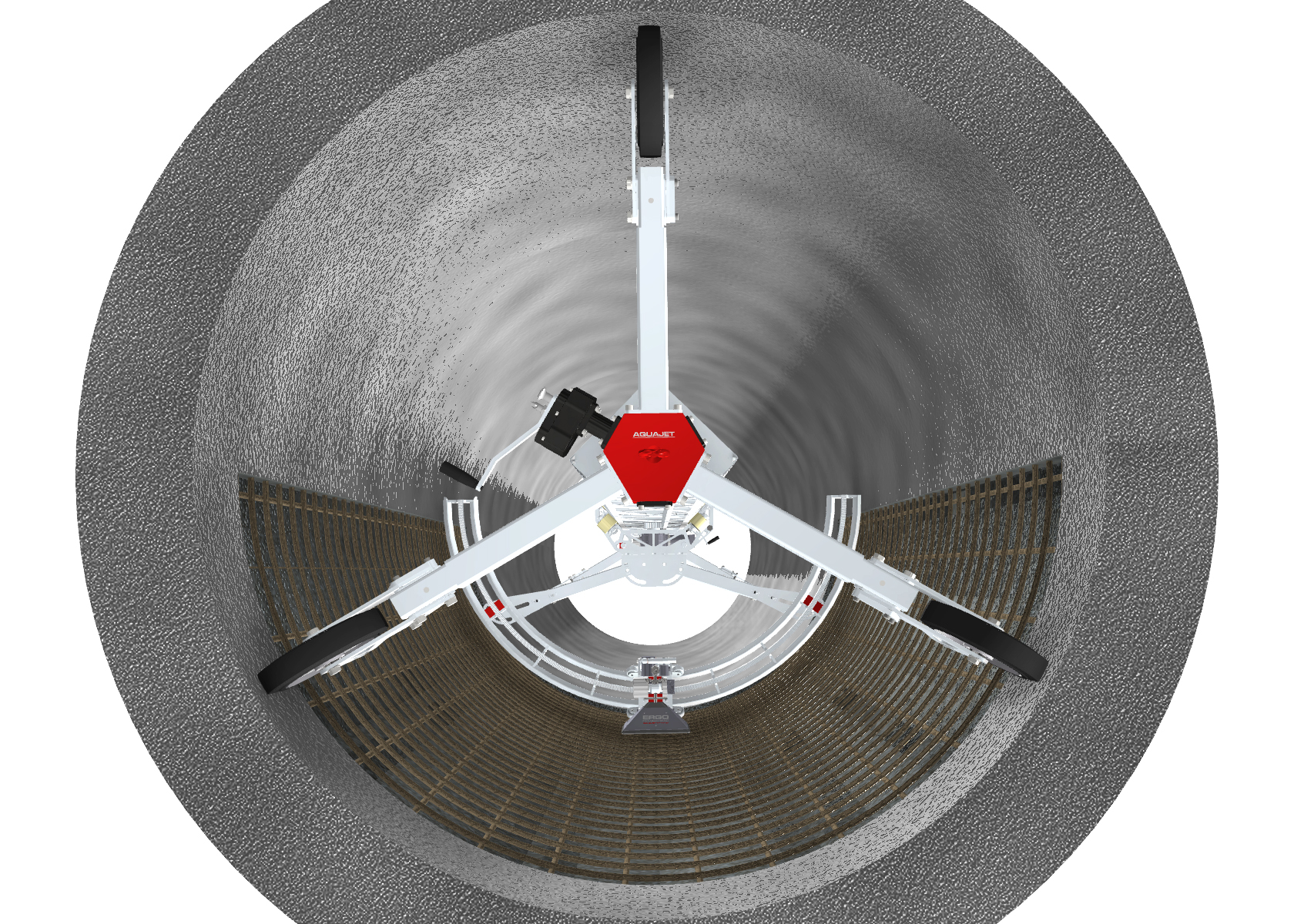

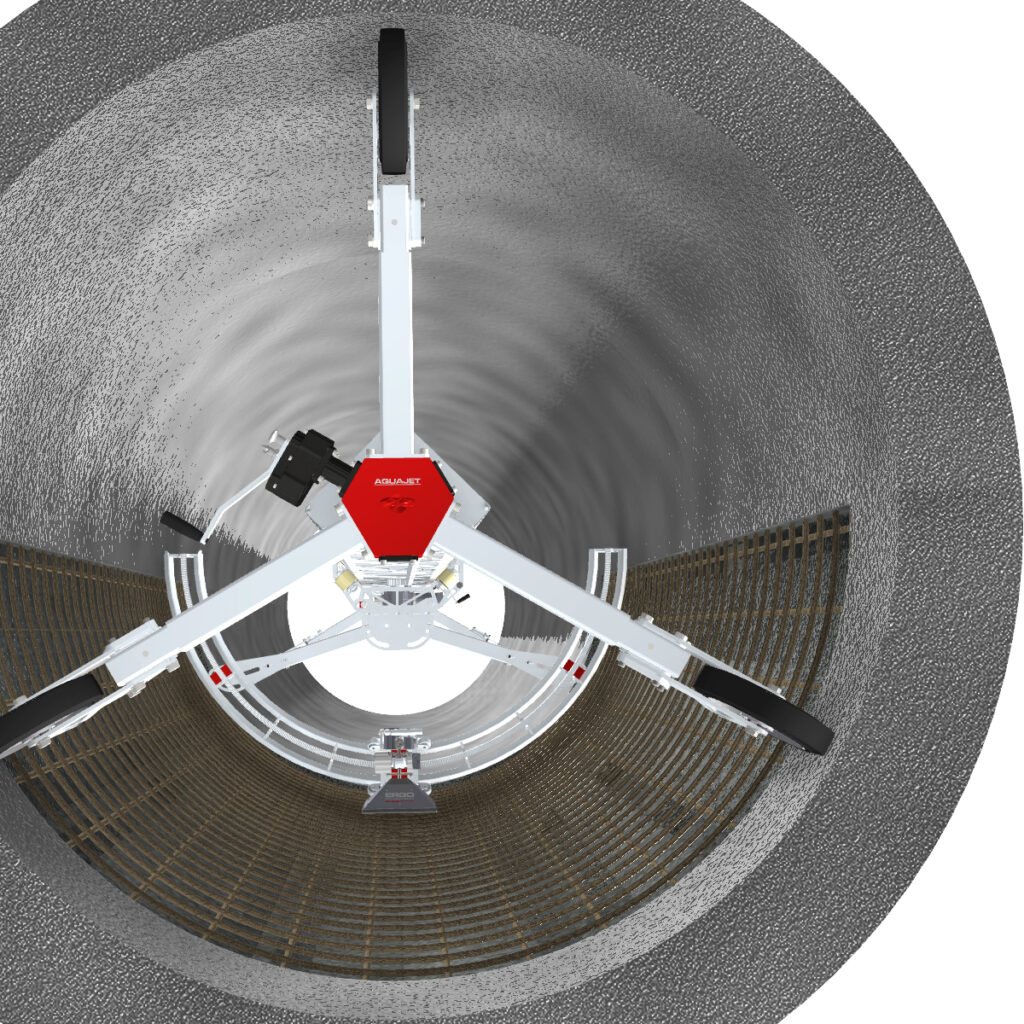

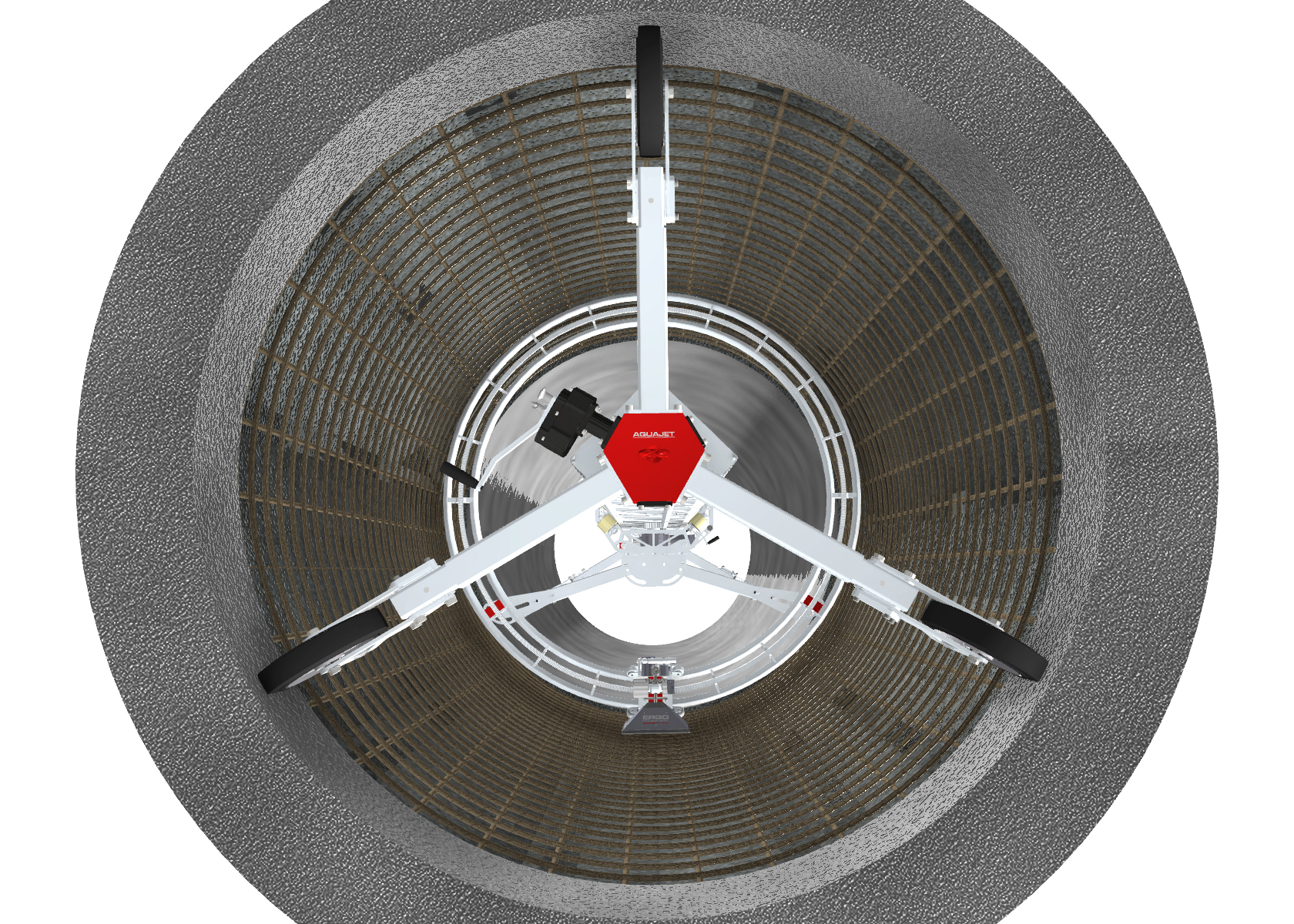

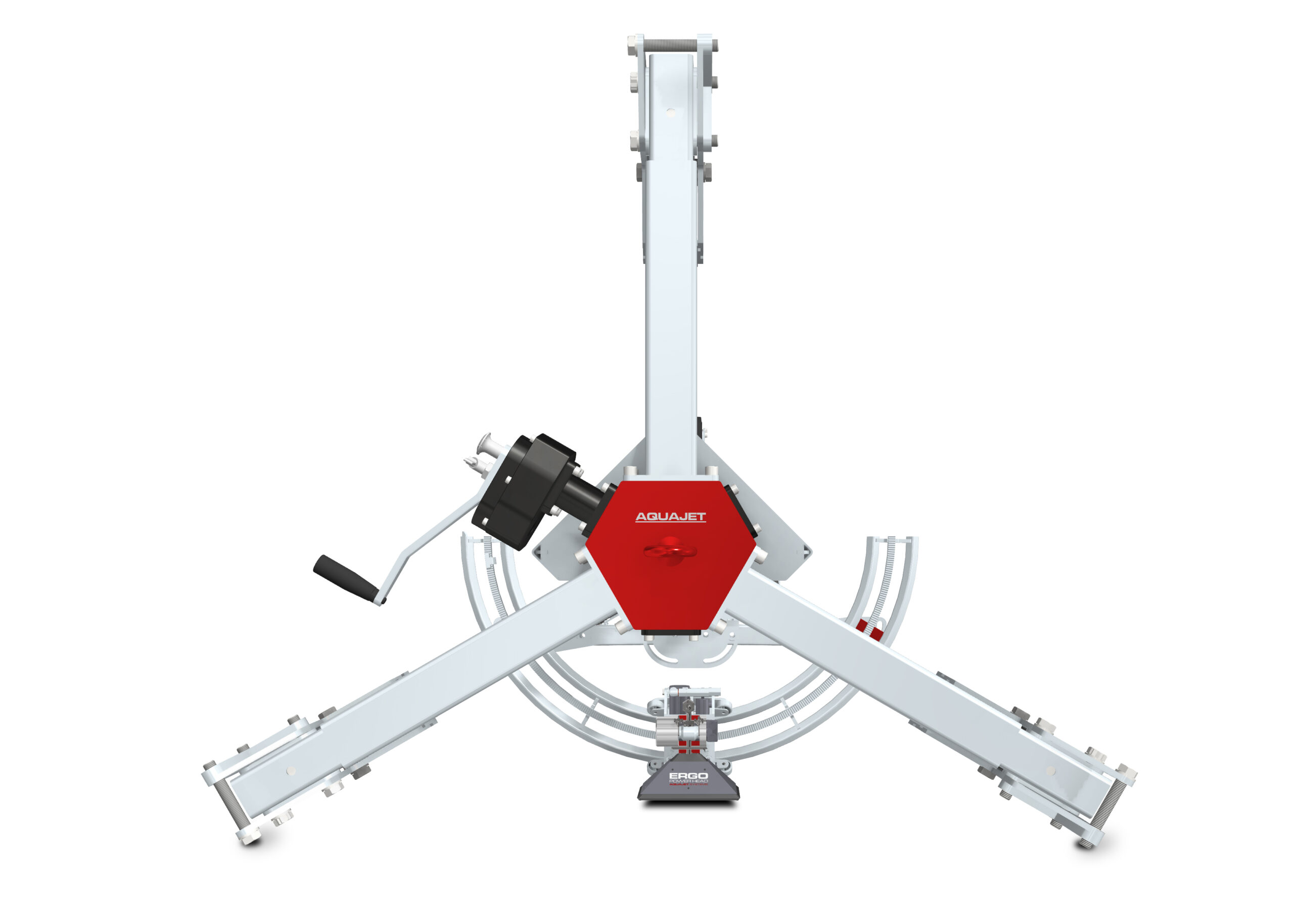

Med konfigurerbara storlekar på tunnelringarna och justerbara inställningar kan systemet anpassas till olika diametrar och projektförhållanden. Det cirkulära stödsystemet med hjulförsedda ben gör det möjligt att röra sig smidigt längs den inre ytan och bibehålla en konsekvent positionering under hela operationen.
Som en del av Aqua Rail System 3.0 är Ergo Spine Tunnel en multimodulär lösning som kan anpassas, utökas och konfigureras om för att passa ett brett spektrum av applikationer. Detta gör att systemet kan skräddarsys för olika miljöer samtidigt som det bibehåller en effektiv och tillförlitlig prestanda.
Funktioner
-
Optimerad för tunnlar och invändiga cirkulära ytor
Utformad för vattenbilning inuti tunnlar, rör och andra krökta inre geometrier, vilket ger en exakt och konsekvent borttagning.
Utformad för vattenbilning inuti tunnlar, rör och andra krökta inre geometrier, vilket ger en exakt och konsekvent borttagning.
-
Lättviktssystem för kontrollerad prestanda
Hanterar reaktionskrafter på upp till 1000 N, vilket ger stabil och tillförlitlig drift för lättare applikationer.
Hanterar reaktionskrafter på upp till 1000 N, vilket ger stabil och tillförlitlig drift för lättare applikationer.
-
Utformad för grund borttagning och ytförberedelse
Idealisk för tillämpningar som rengöring, ytförberedelse och kontrollerad ytlig vattenbilning.
Idealisk för tillämpningar som rengöring, ytförberedelse och kontrollerad ytlig vattenbilning.
-
Kontrollerad rörelse på cirkulära innerytor

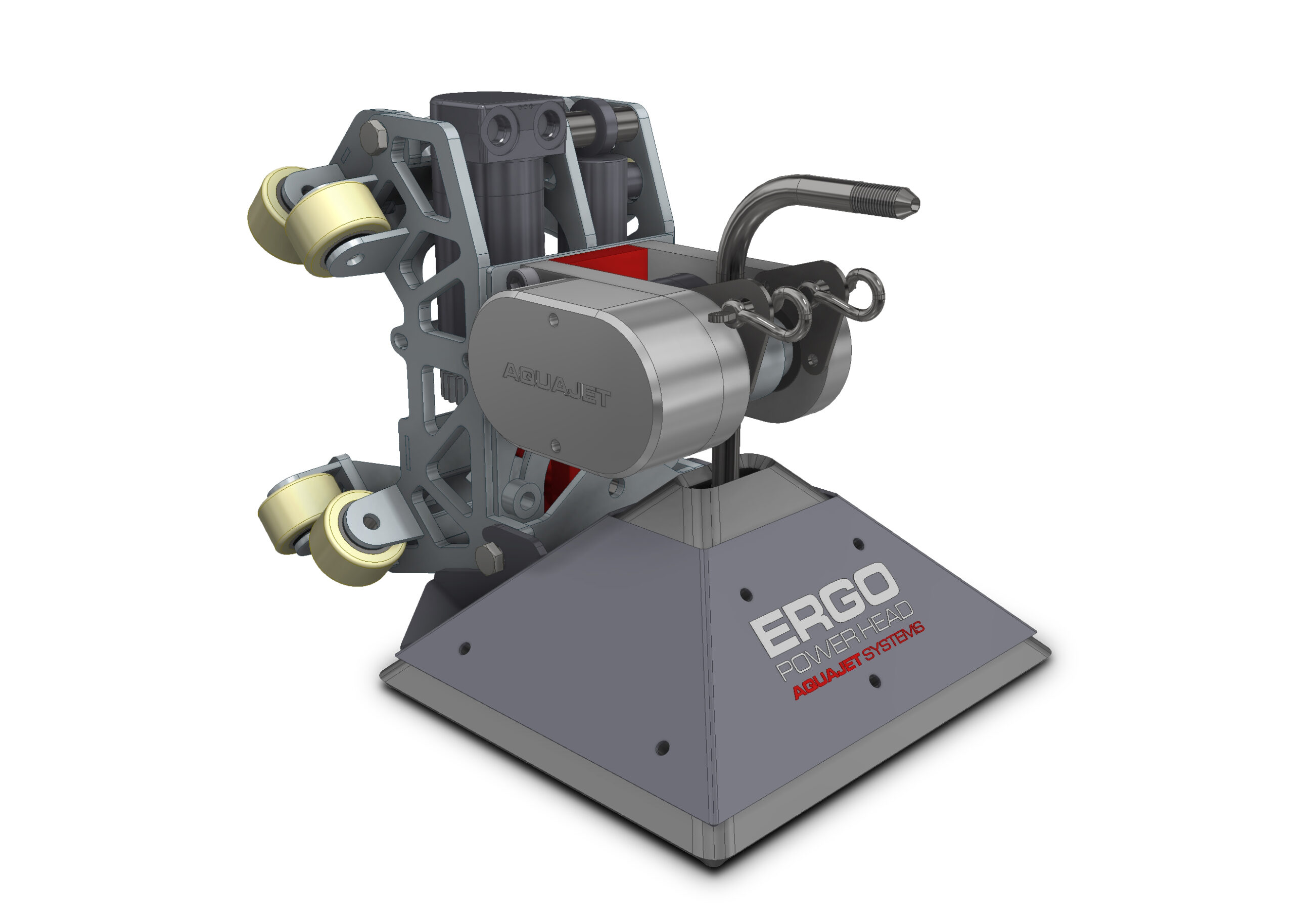

Ergo Power Head rör sig längs den cirkulära åkvagnsbalken, som kan konfigureras som en halv- eller helcirkel beroende på projektets…

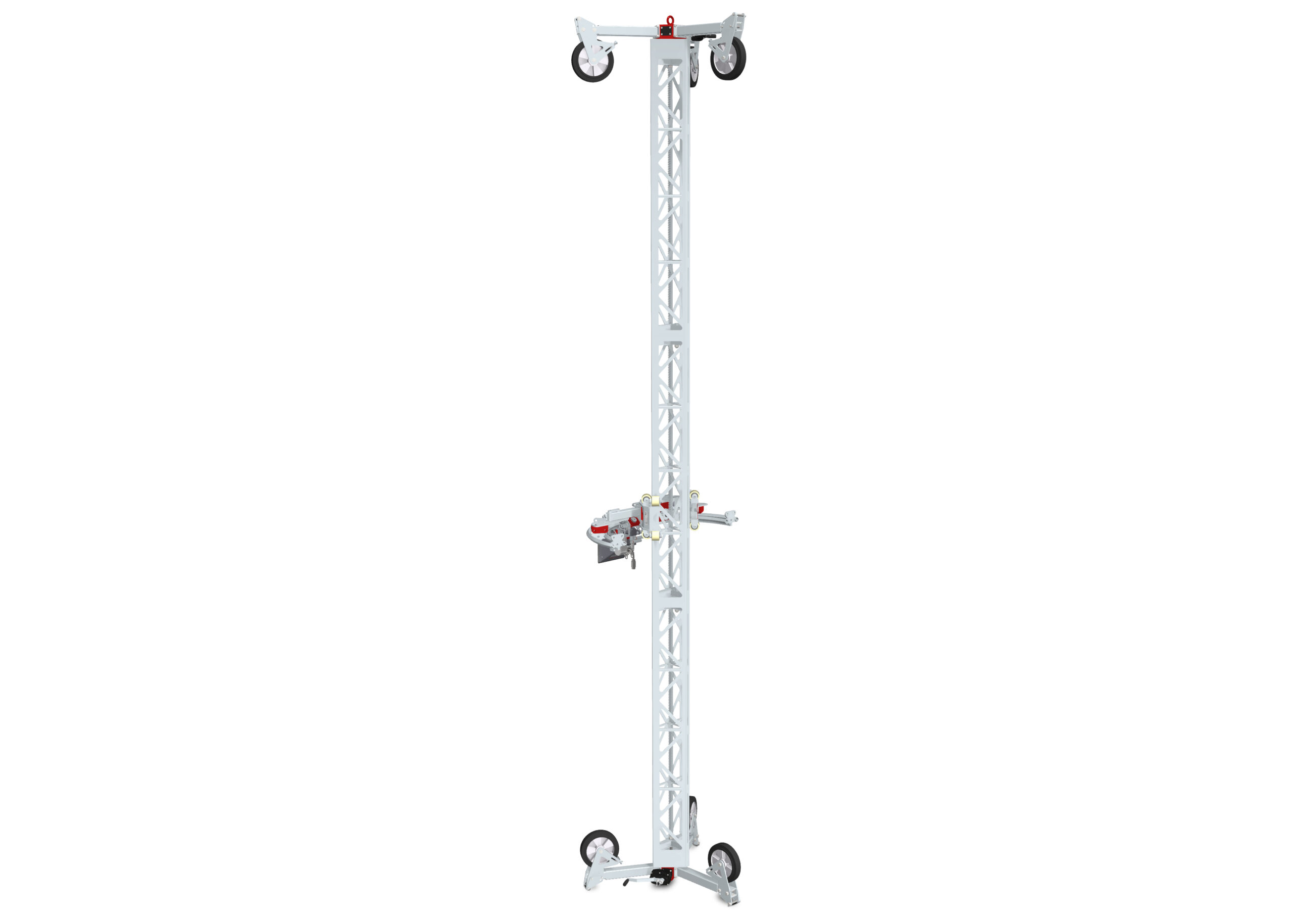

Ergo Power Head rör sig längs den cirkulära åkvagnsbalken, som kan konfigureras som en halv- eller helcirkel beroende på projektets behov. Med justerbara stödhjul rör sig systemet smidigt längs ytan, vilket möjliggör exakt och stabil drift i vertikala och horisontella applikationer på tunnlar, rör och andra krökta inre strukturer.
-
Byggd på systemkomponenterna Aqua Spine och Tunnel
Systemet är baserat på Aqua Spine-skenan i kombination med en tunnelring, cirkulär åkvagnsbalk och Ergo Power Head, vilket möjliggör kontrollerad…
Systemet är baserat på Aqua Spine-skenan i kombination med en tunnelring, cirkulär åkvagnsbalk och Ergo Power Head, vilket möjliggör kontrollerad rörelse och exakt vattenbilning.
-
Flexibel konfiguration för olika diametrar
Systemet kan anpassas till olika tunnel- och rördimensioner, vilket gör det möjligt att använda det inom ett brett spektrum av…
Systemet kan anpassas till olika tunnel- och rördimensioner, vilket gör det möjligt att använda det inom ett brett spektrum av applikationer.
-
Byggd på systemet Aqua Spine och cirkulär åkvagnsbalk
Systemet är baserat på Aqua Spine-skenan i kombination med en Circular Power Head och Ergo Power Head, vilket möjliggör kontrollerad…
Systemet är baserat på Aqua Spine-skenan i kombination med en Circular Power Head och Ergo Power Head, vilket möjliggör kontrollerad rörelse och exakt vattenbilning på böjda och cirkulära ytor.
-

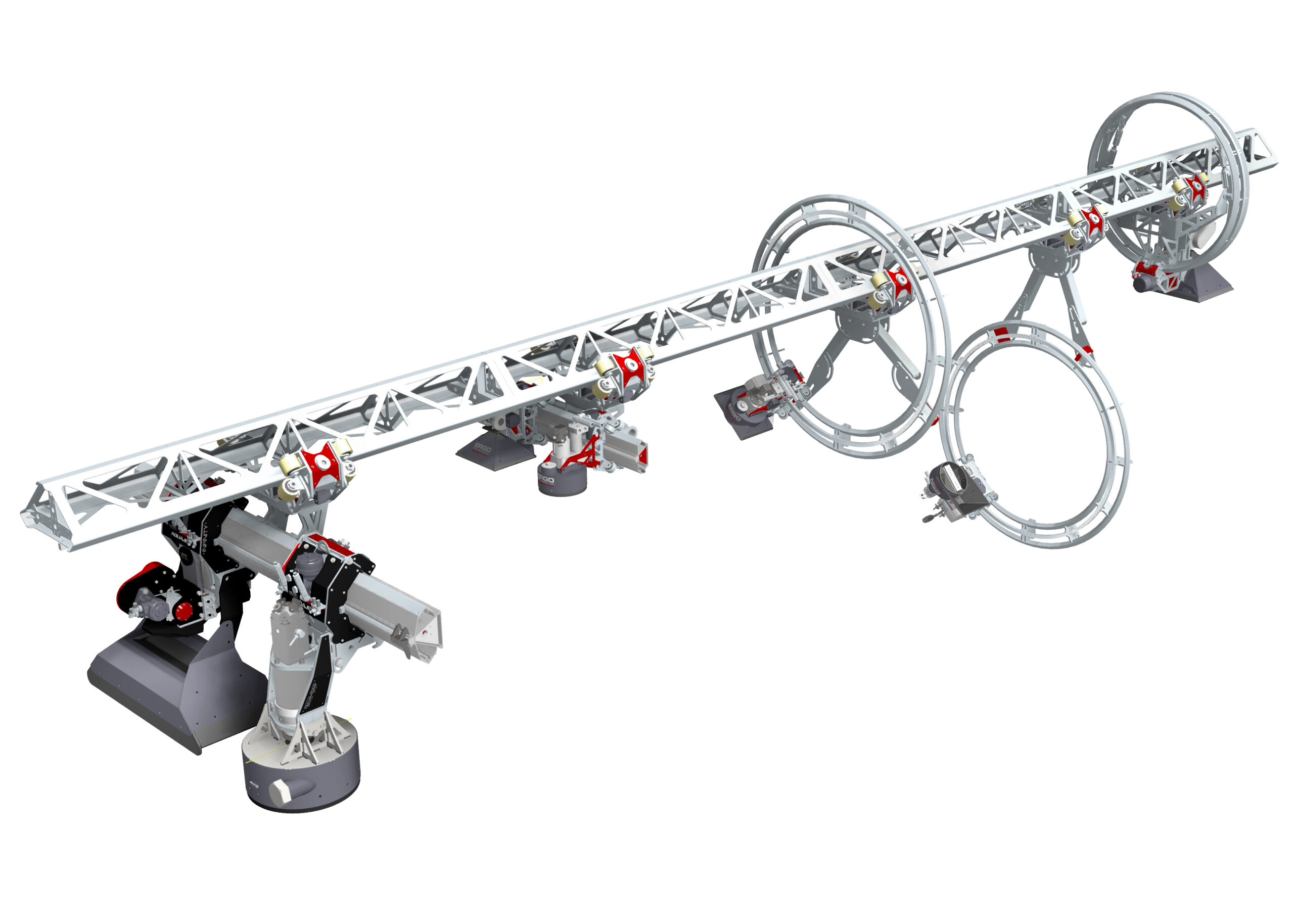

Multimodulär och anpassningsbar systemdesign
Aqua Rail System är en skalbar och konfigurerbar lösning. Startpaketet kan Extenderas, omkonfigureras eller anpassas med ytterligare komponenter för att…
Aqua Rail System är en skalbar och konfigurerbar lösning. Startpaketet kan Extenderas, omkonfigureras eller anpassas med ytterligare komponenter för att passa specifika projektkrav.
Kompatibel med
Applikationer
och inställningar
Låt dig inspireras av verkliga projekt med vattenbilning och de installationslösningar som gör dem möjliga.
Specifikationer
| Storlek/intervall | |
|---|---|
| Längd | 6 m (19,7 fot) |
| Min. betongradie (konfigurerbar) | 0,6 m (1,9 ft) |
| Max. båglängd för strålen (konfigurerbar) | 4 m (13 fot) |
| Lansvinkel | ±45° |
| Vikt | |
|---|---|
| Total vikt | 363-471 kg (800-1038 lb) |
| Drift | |
|---|---|
| Max reaktionskraft | 1000 N (225 lbf) |
| Ingår i startpaketet | |
|---|---|
| Trippelräls rälssektioner | 3 x 2 m (3 x 6,6 ft) |
| Tornhiss | Aqua Spine |
| Vattenbilningshuvud | Ergo |
| Cirkulär åkvagnsbalk | konfigurerbar storlek |
| Fästen Pelaruppsättning | Baserat på storleken på den cirkulära åkvagnsbalken |
| Stödben | Centralisator |
| Stödhjul | 750 |
| Sluta stöd | Tunnel |
| Ytterligare alternativ | |
|---|---|
| Kompatibla drivenheter | Aqua Cutter 450/750 3.0, Ergo Controller |
| Kompatibla vattenbilningshuvuden | Vattenbilningshuvud Ergo, Rotolance Ergo |
| Rälssektioner för räls | 0,25/0,5/1,0/2,0 m (0,8/1,6/3,3/6,6 ft) |
| Cirkulär åkvagnsbalk (konfig.) | ø1,2-8,0 m (ø3,9-26,2 ft) |
| Fästen Tunneluppsättning | Baserat på storleken på den cirkulära åkvagnsbalken |
| Stödsystem | Flera alternativ |
| Alla Aqua Räls startpaket kan anpassas till olika krav. |
