CIRCULAR PILLAR KIT
Accesorio Aqua Cutter 750

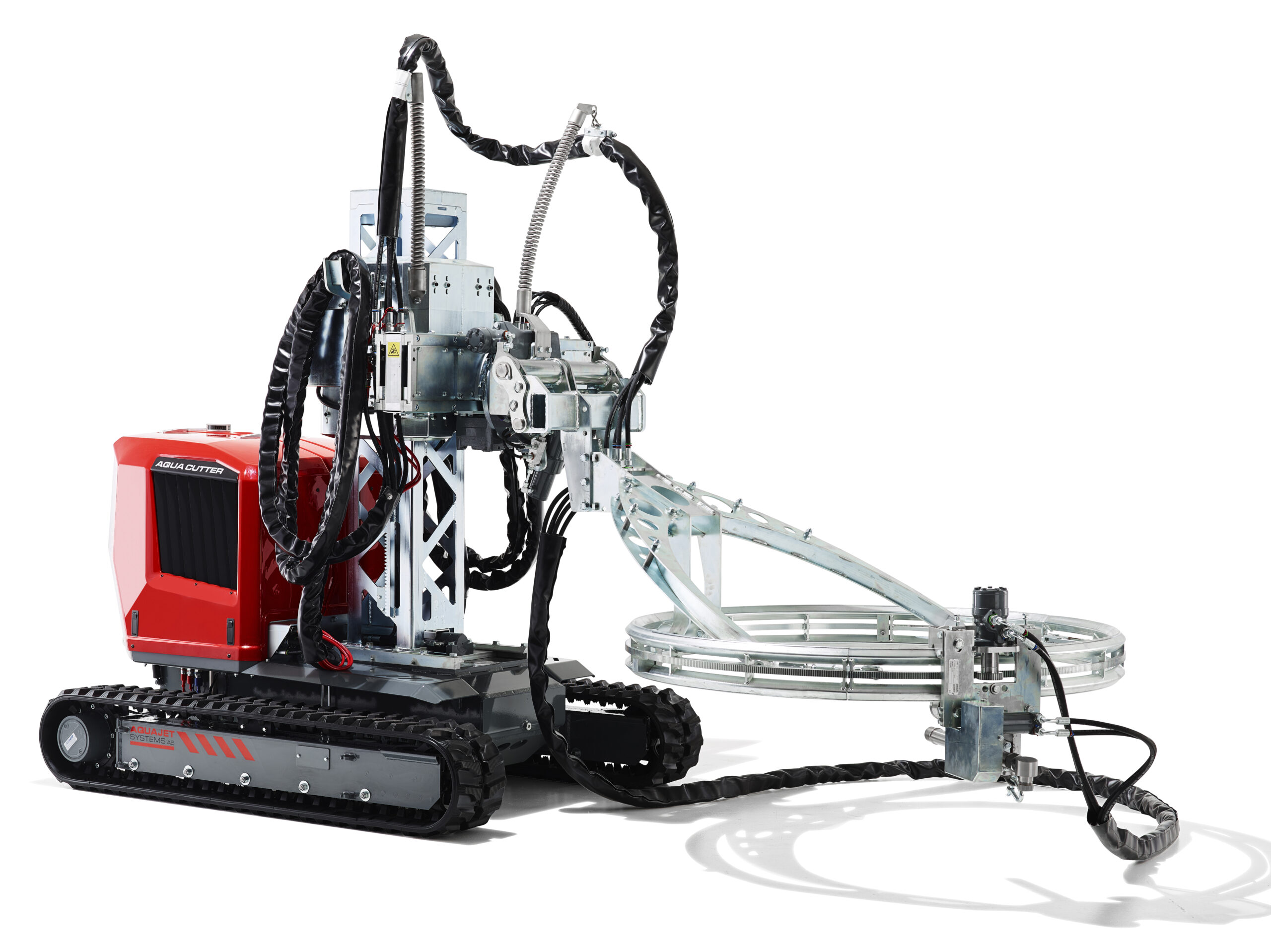

El Circular Pillar Kit es un accesorio inteligente y fácil de usar para el robot
Aqua Cutter, diseñado para cortar todo alrededor de
pilares de hormigón-arriba, abajo y alrededor-sin necesidad de
para mover la máquina. Su diseño de anillo de dos piezas hace que
sea rápido de colocar e ideal para trabajar en columnas, pilares,
y estructuras similares. Tanto si cortas por encima del suelo
, a ras de suelo o incluso por debajo del nivel del suelo, el Kit Circular
te ayuda a hacerlo más rápido, más seguro y con más precisión.
Círculo completo
hidrodemolición
sin reposicionamiento.
3000 BAR
(43 500 psi)
2000 N
(450 lbf)
AQUA CUTTER 750
CONEXIÓN RÁPIDA

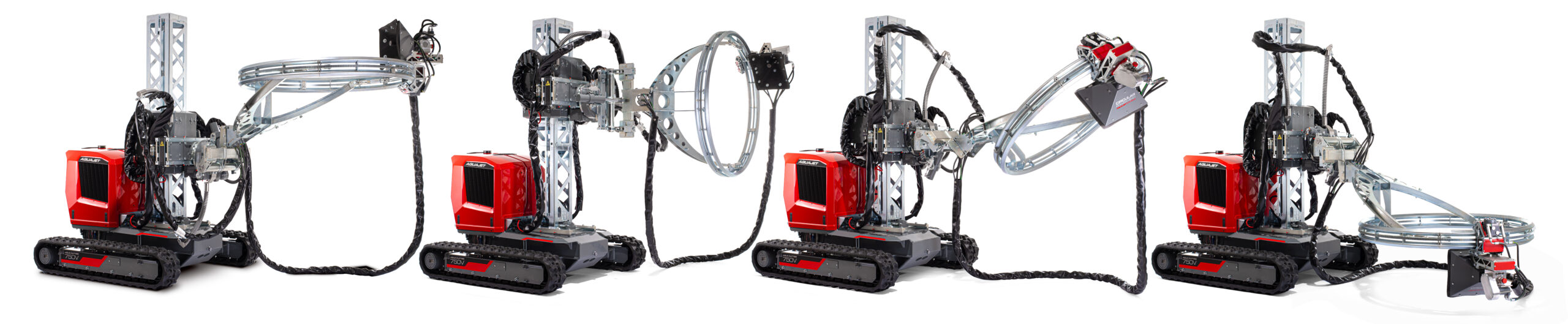

MULTIPOSICIONAMIENTO
Hidrodemolición a 360° para pilares y estructuras circulares.

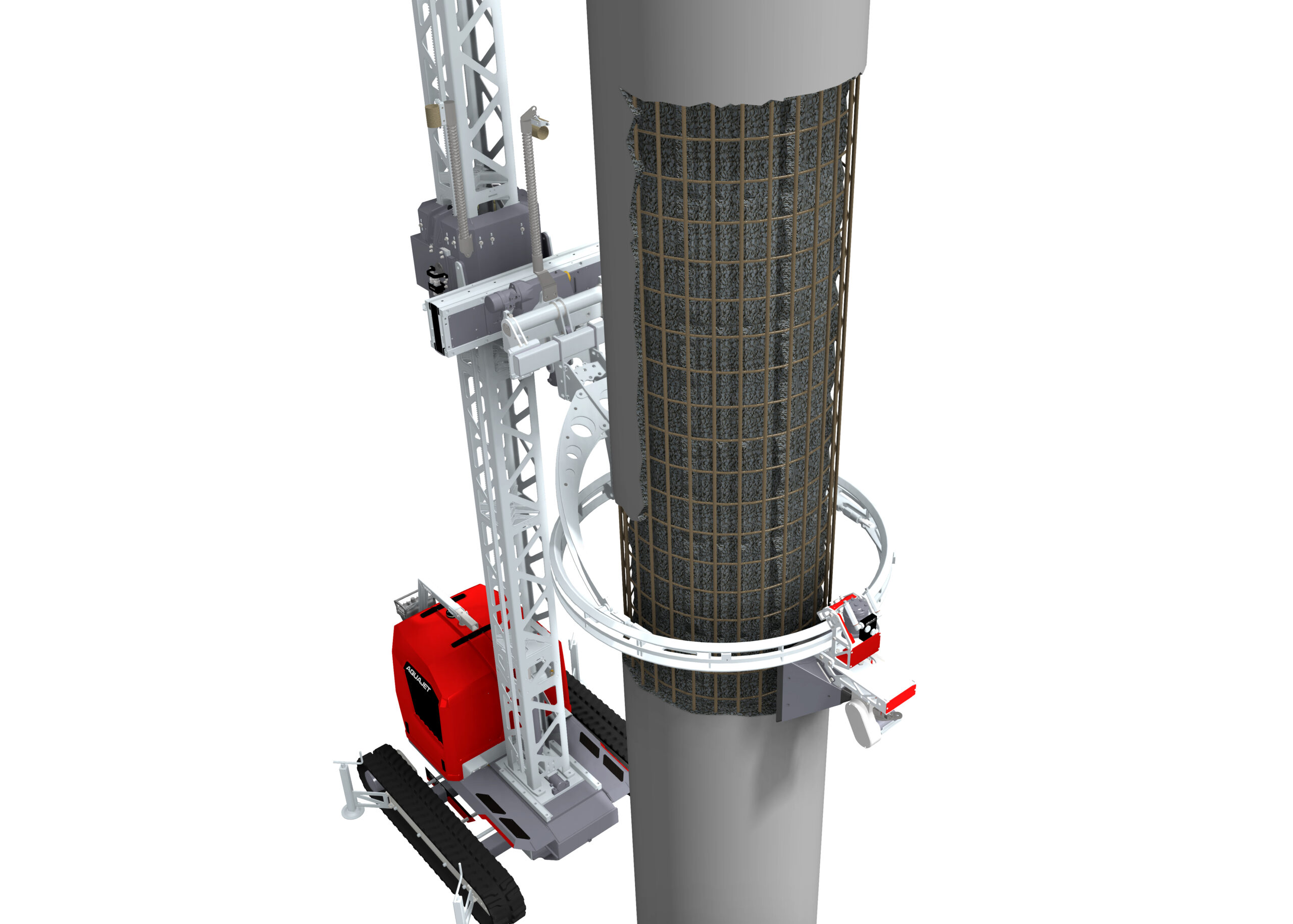

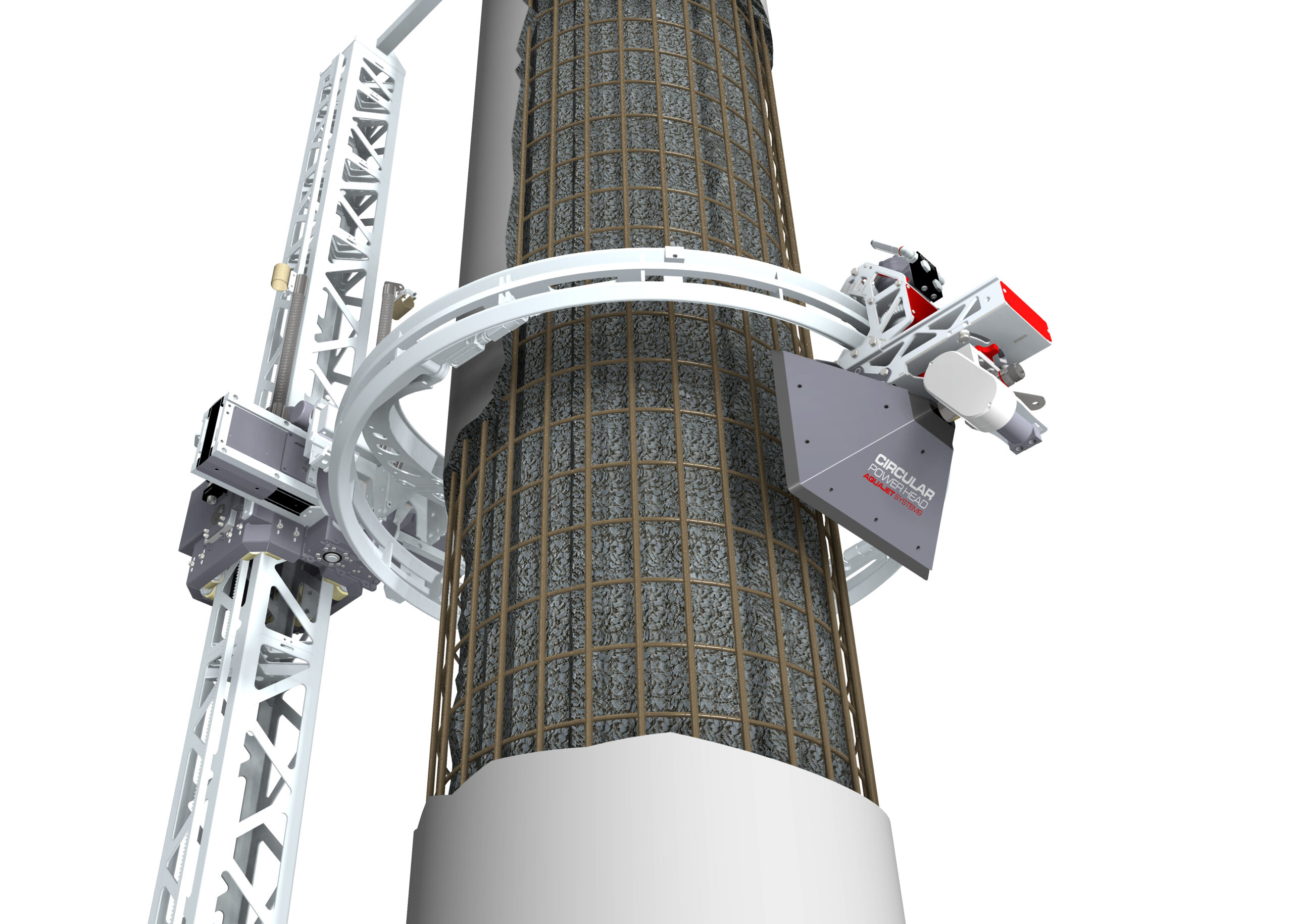

El Circular Pillar Kit está diseñado para permitir una hidrodemolición eficaz en pilares y otras estructuras circulares. Con su diseño de anillo de 360°, el sistema permite al robot Aqua Cutter operar alrededor de toda la superficie sin reposicionarse, lo que mejora la productividad y reduce el tiempo de preparación.

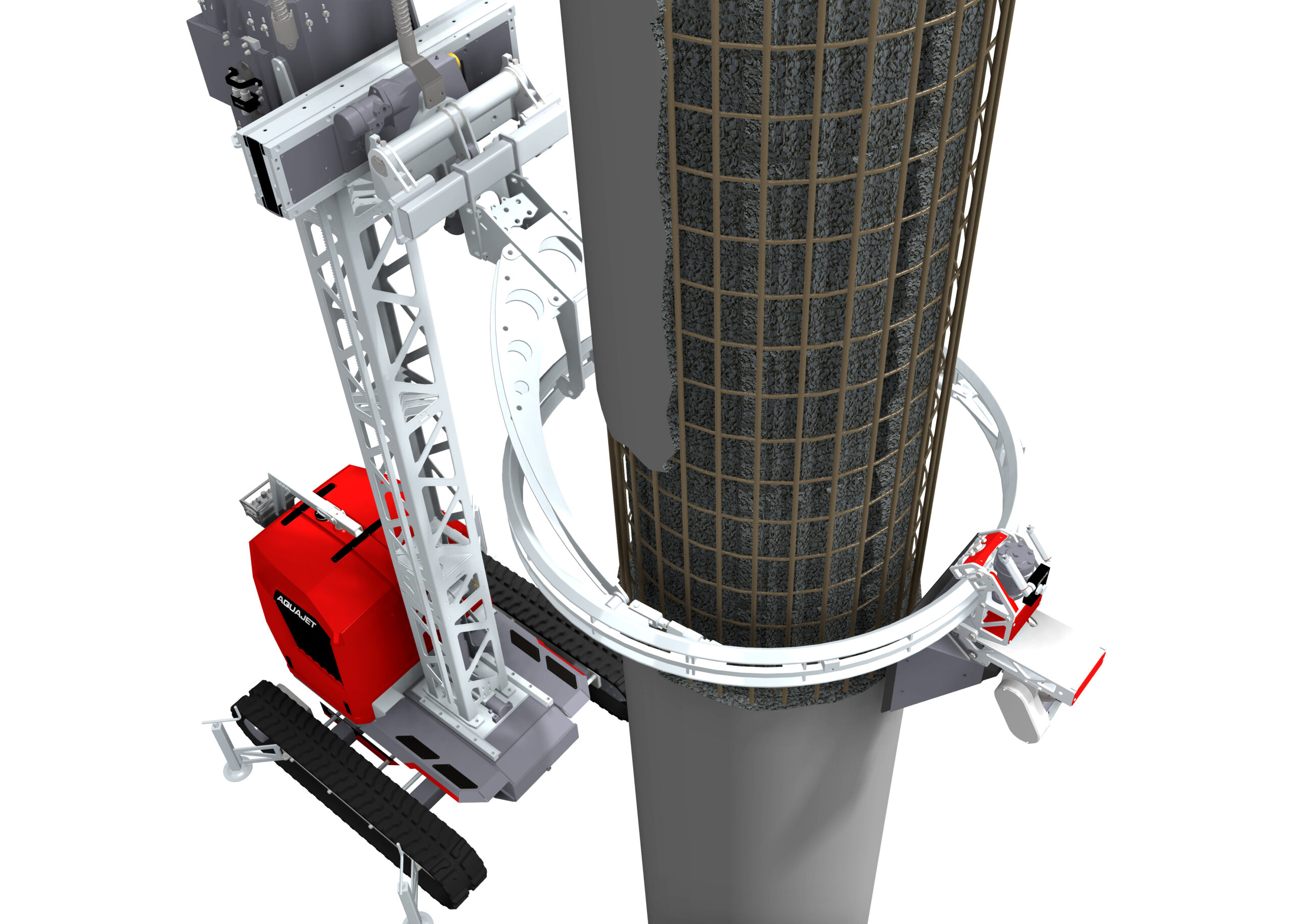

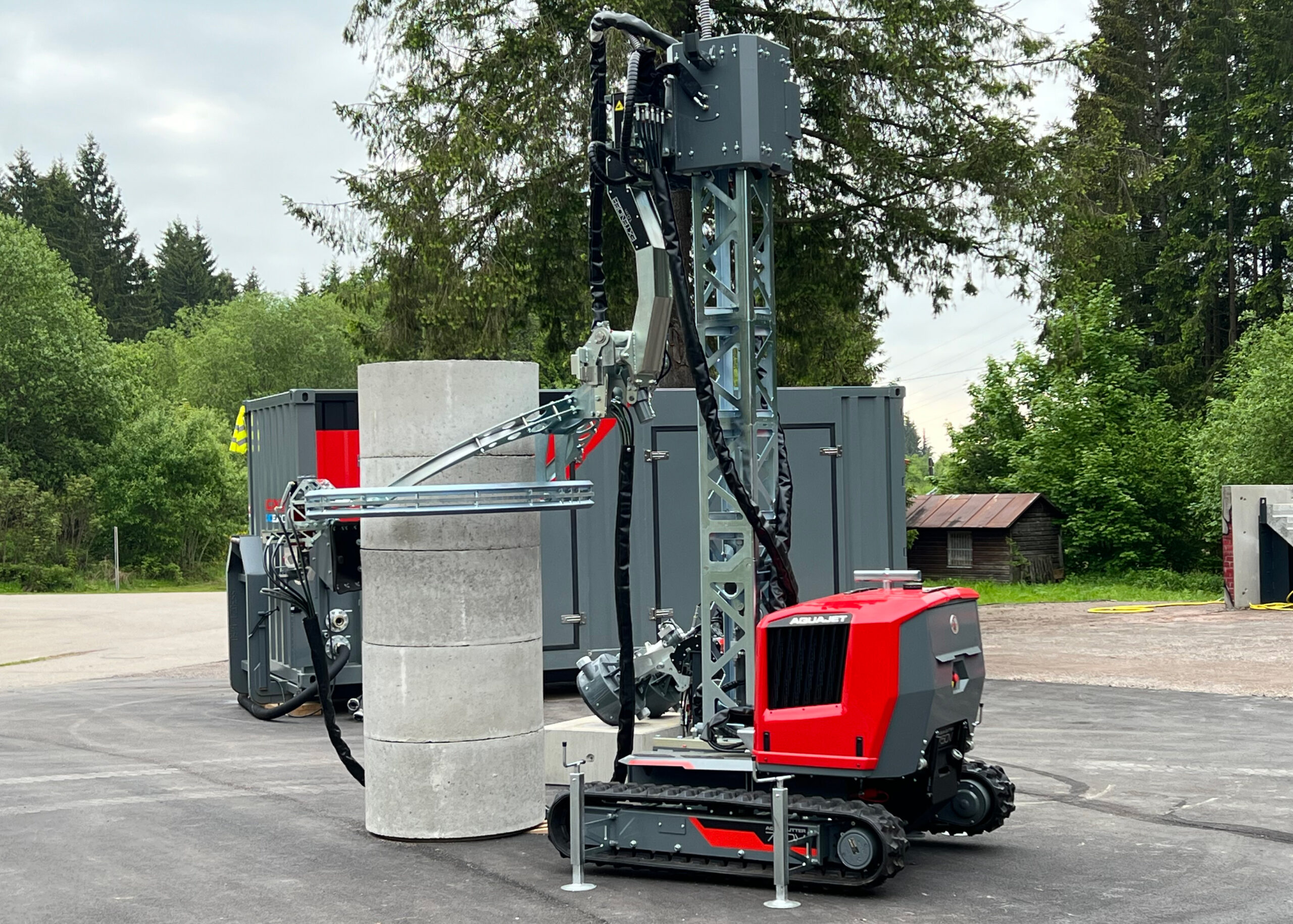

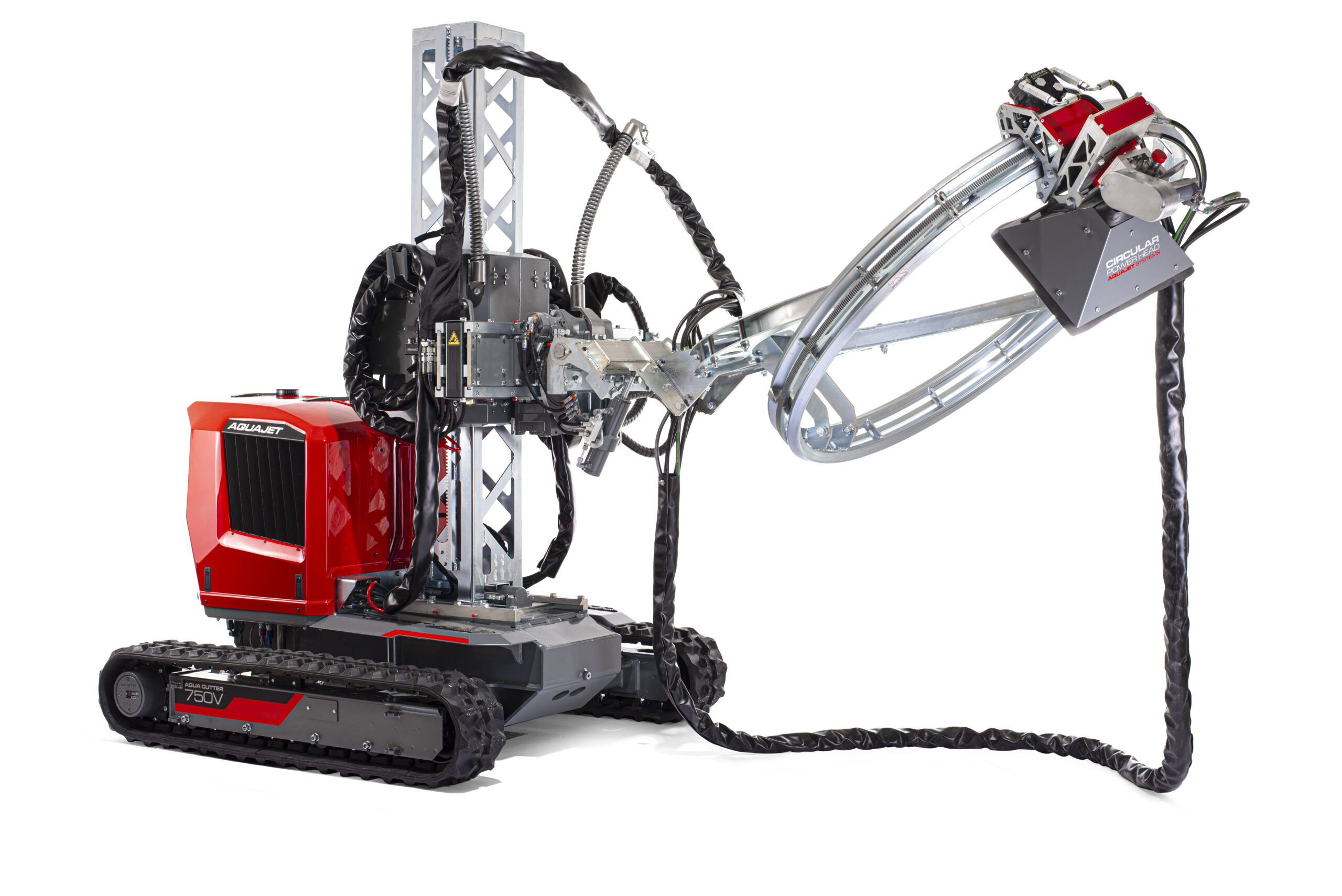

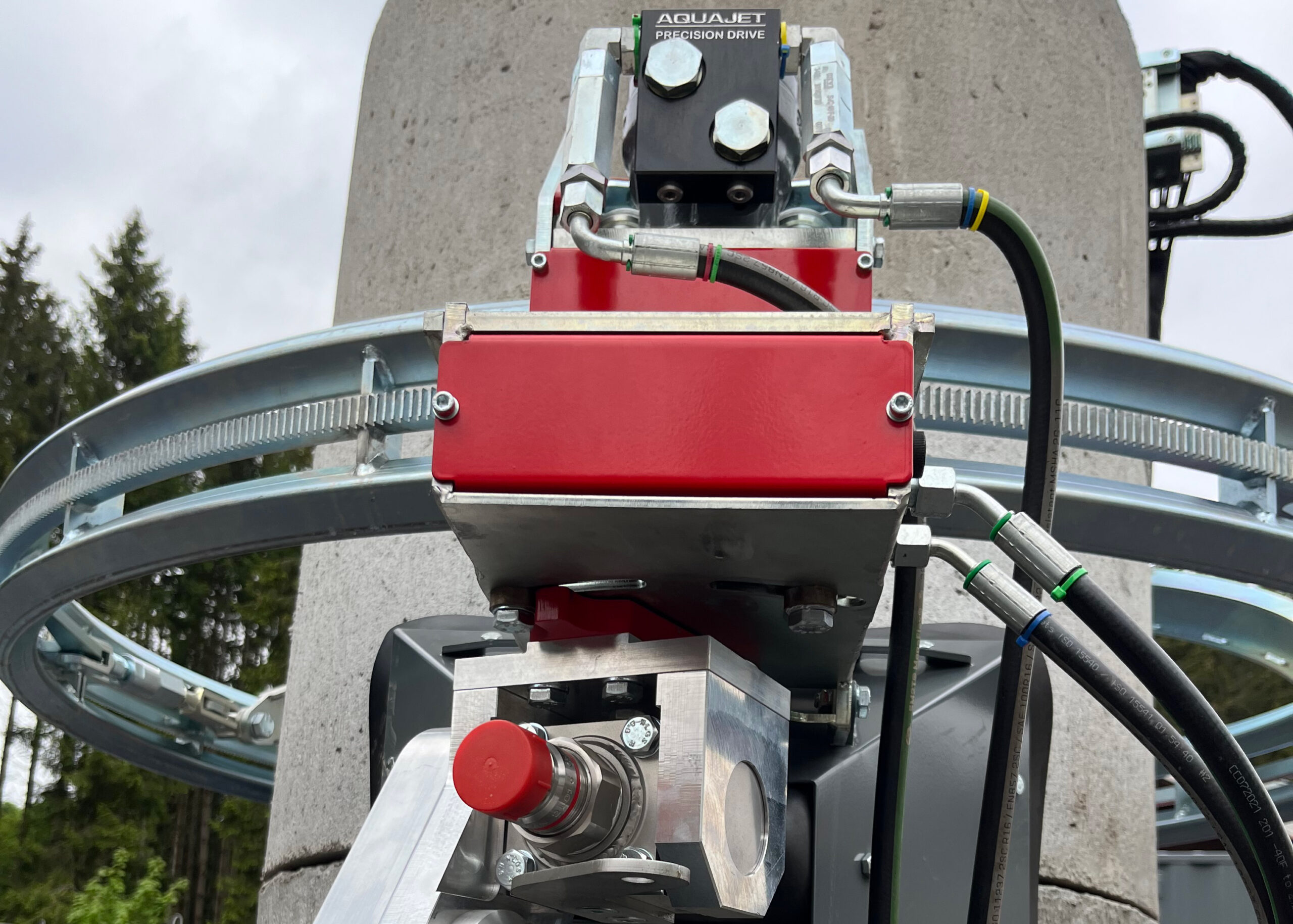

El Circular Power Head de dos piezas se monta fácilmente alrededor de pilares de distintos diámetros, creando una posición de trabajo estable y controlada. Guiado por el sistema de control del robot, el cabezal de corte sigue una trayectoria preestablecida a una distancia constante de la superficie, garantizando una profundidad de eliminación uniforme y una alta calidad de la superficie.

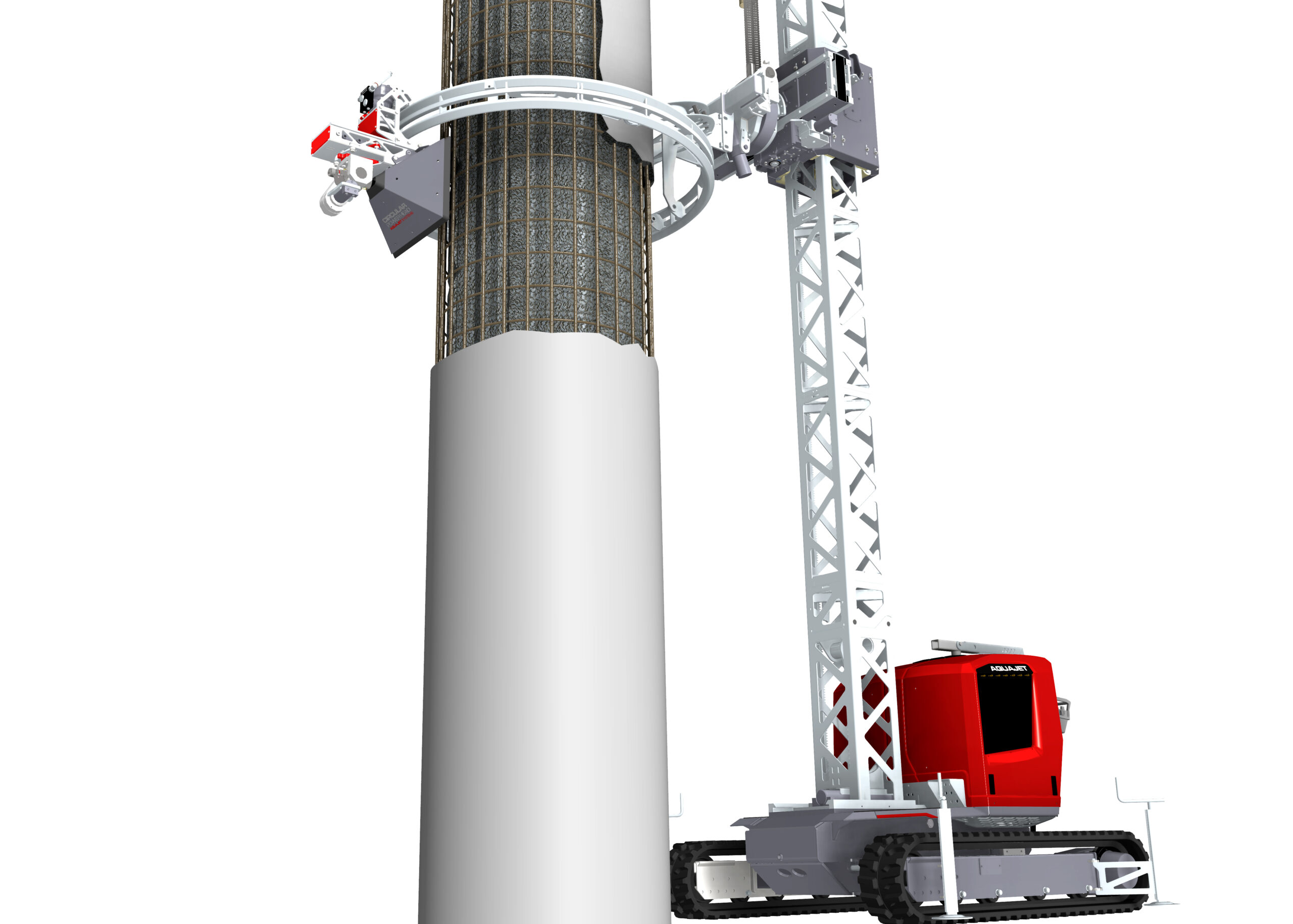

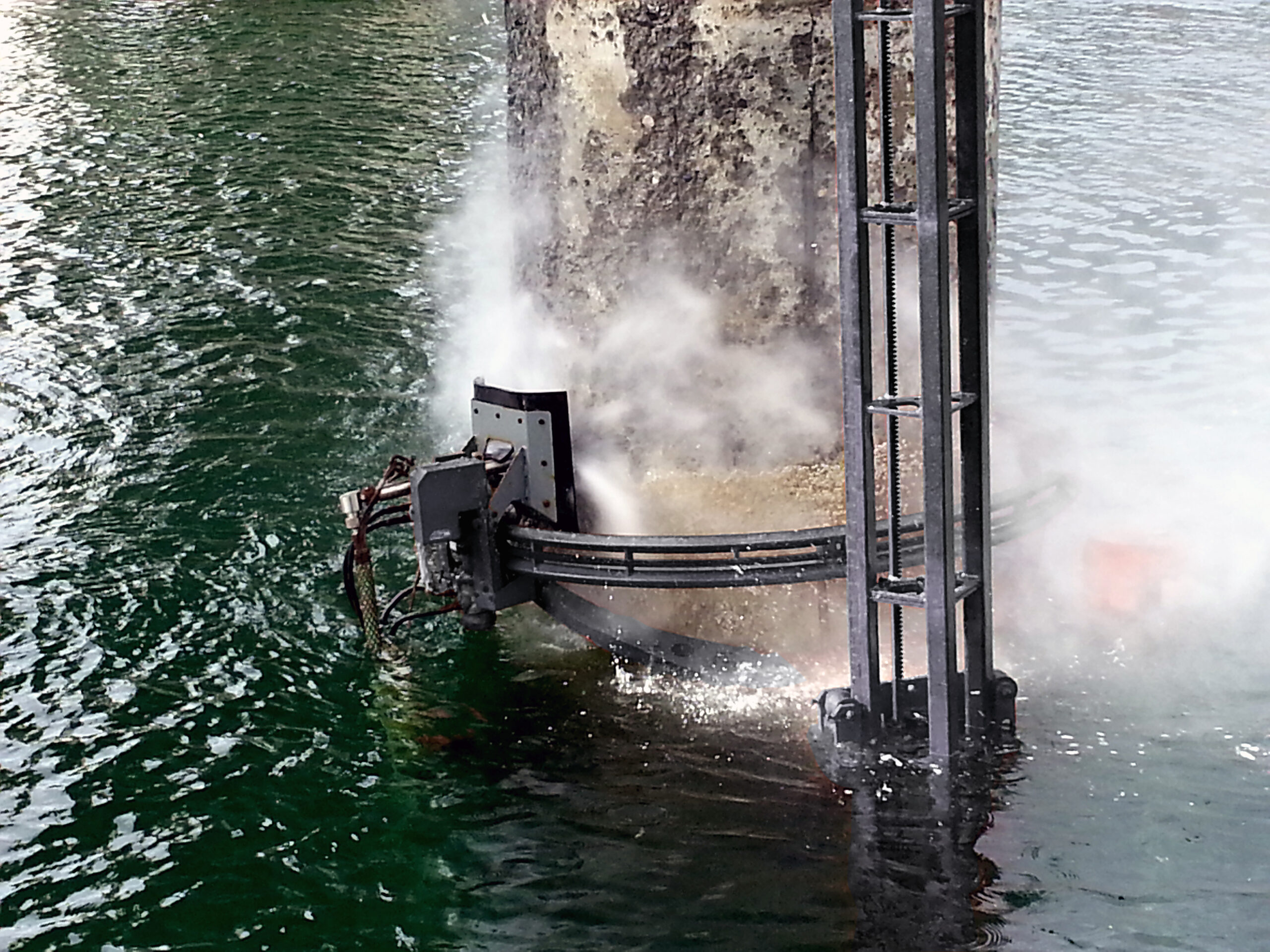

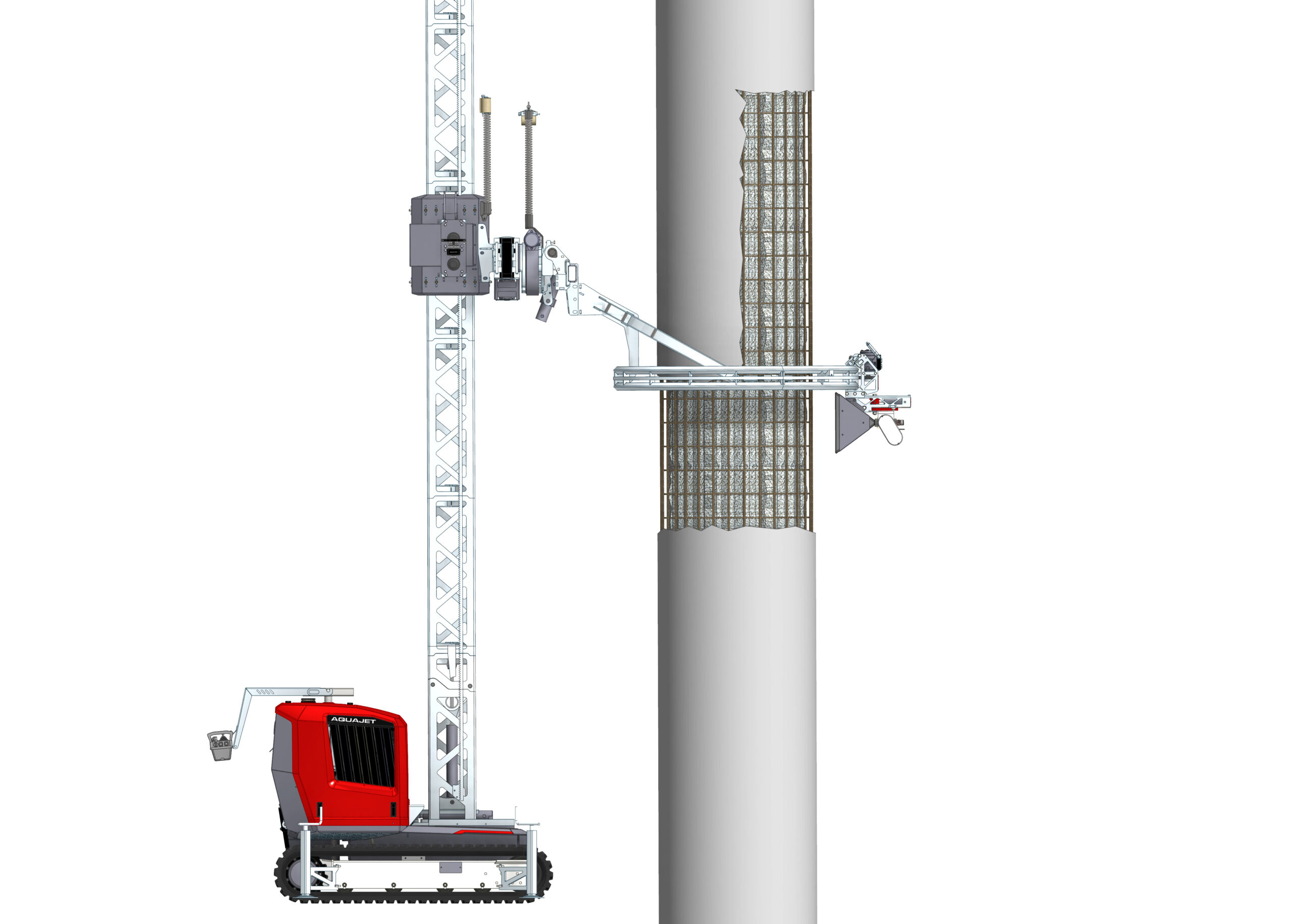

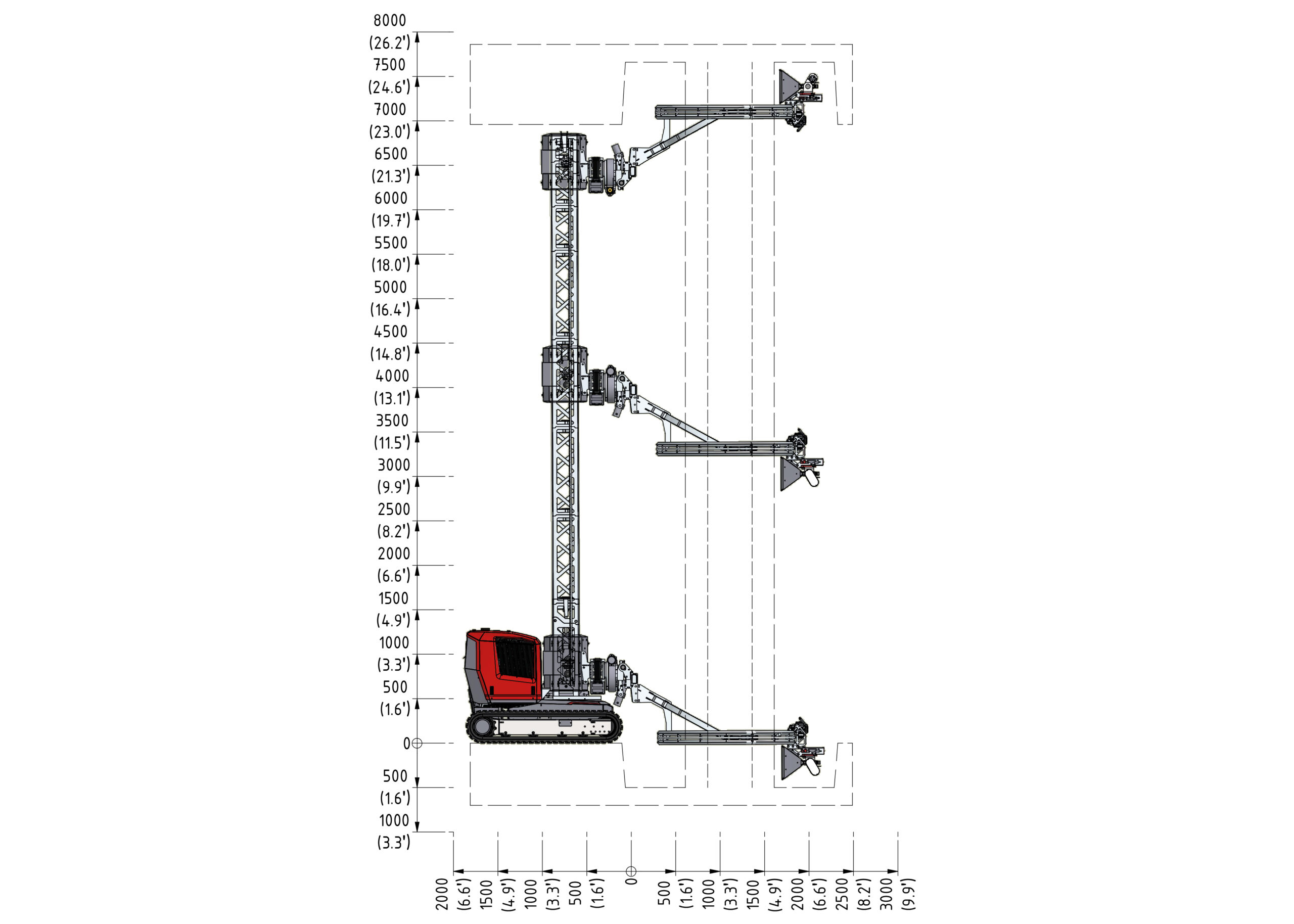

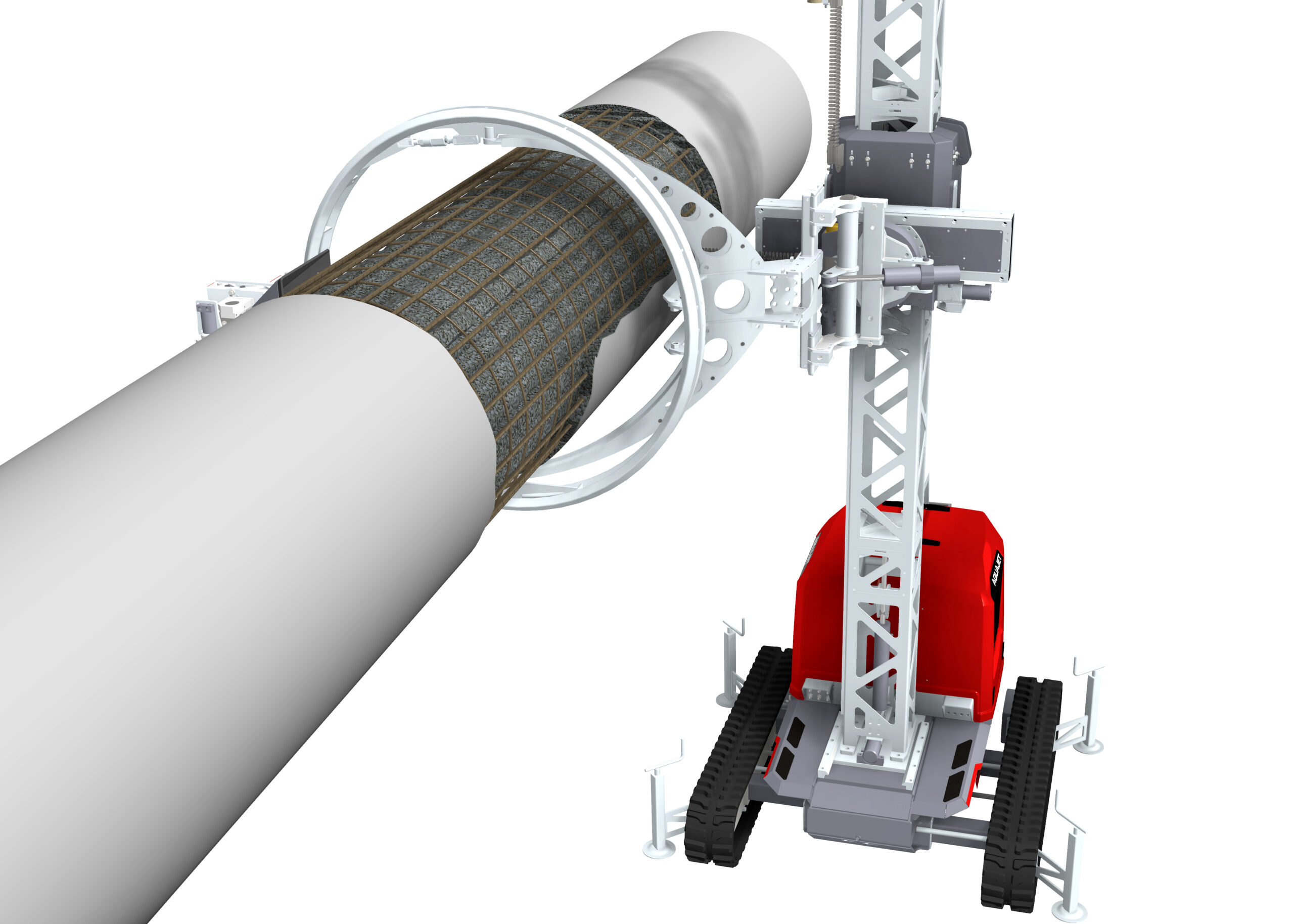

El sistema soporta el movimiento completo alrededor de la estructura, así como el movimiento vertical hacia arriba y hacia abajo. Gracias a su montaje desplazado, el Circular Pillar Kit puede alcanzar zonas más altas antes de que la torre llegue a su límite, lo que lo hace ideal para trabajar bajo puentes, techos y otros espacios restringidos. Al girar la unidad, también permite realizar operaciones por debajo del nivel del suelo, con desplazamiento ampliado disponible para aplicaciones más profundas.
El resultado es una solución precisa y eficaz para la rehabilitación de pilares, que combina cobertura total, movimiento controlado y menor necesidad de reposicionamiento.
Características
-
Acceso al pilar en 360
Trabaja alrededor de todo el pilar sin mover el robot, mejorando la eficacia y reduciendo el tiempo de preparación.
Trabaja alrededor de todo el pilar sin mover el robot, mejorando la eficacia y reduciendo el tiempo de preparación.
-

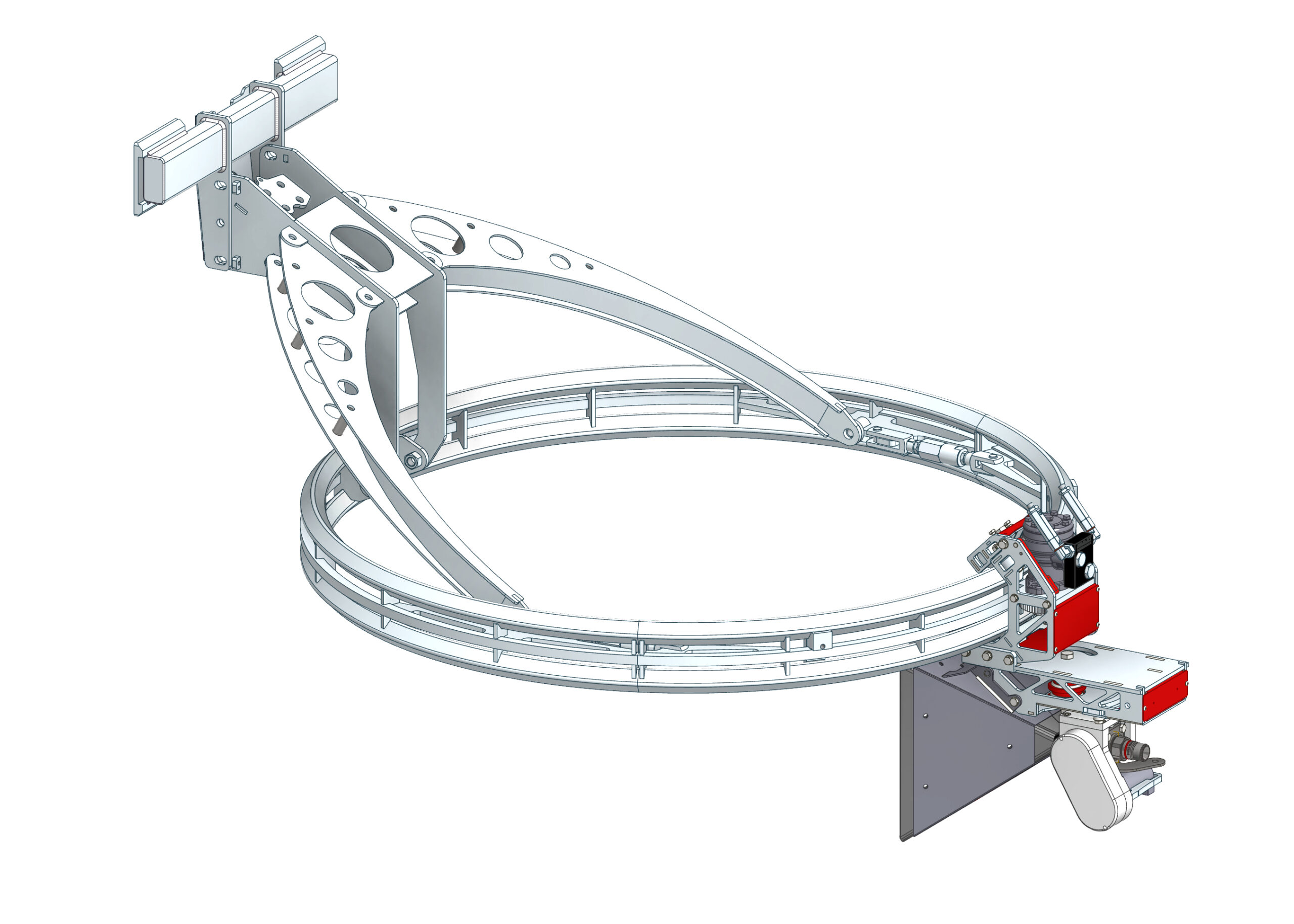

Diseño de pinza de dos piezas
El anillo de dos piezas es fácil de montar alrededor de la estructura, lo que permite una instalación rápida y…
El anillo de dos piezas es fácil de montar alrededor de la estructura, lo que permite una instalación rápida y una colocación segura.
-
Gama de diámetros versátil
Se adapta a pilares de 0,1 a 1,7 m, por lo que es adecuado para una amplia gama de aplicaciones.
Se adapta a pilares de 0,1 a 1,7 m, por lo que es adecuado para una amplia gama de aplicaciones.
-
Capacidad de movimiento total
Admite movimientos hacia arriba, abajo, alrededor y por debajo del nivel del suelo, lo que permite un funcionamiento flexible en…
Admite movimientos hacia arriba, abajo, alrededor y por debajo del nivel del suelo, lo que permite un funcionamiento flexible en estructuras complejas.
-
Precisión automatizada
Controlado por el sistema robotizado, el cabezal de corte sigue una trayectoria y una profundidad preestablecidas para obtener resultados consistentes…
Controlado por el sistema robotizado, el cabezal de corte sigue una trayectoria y una profundidad preestablecidas para obtener resultados consistentes y precisos.
-
Más tecnología e innovaciones
Más información sobre nuestra tecnología e innovaciones.
Saber másMás información sobre nuestra tecnología e innovaciones.
Compatible con
Montajes y soluciones
Explora las soluciones de configuración de hidrodemolición diseñadas para diferentes aplicaciones, entornos y retos, adaptadas para ofrecer siempre el rendimiento adecuado.
Especificaciones
| Tamaño/Rango | |
|---|---|

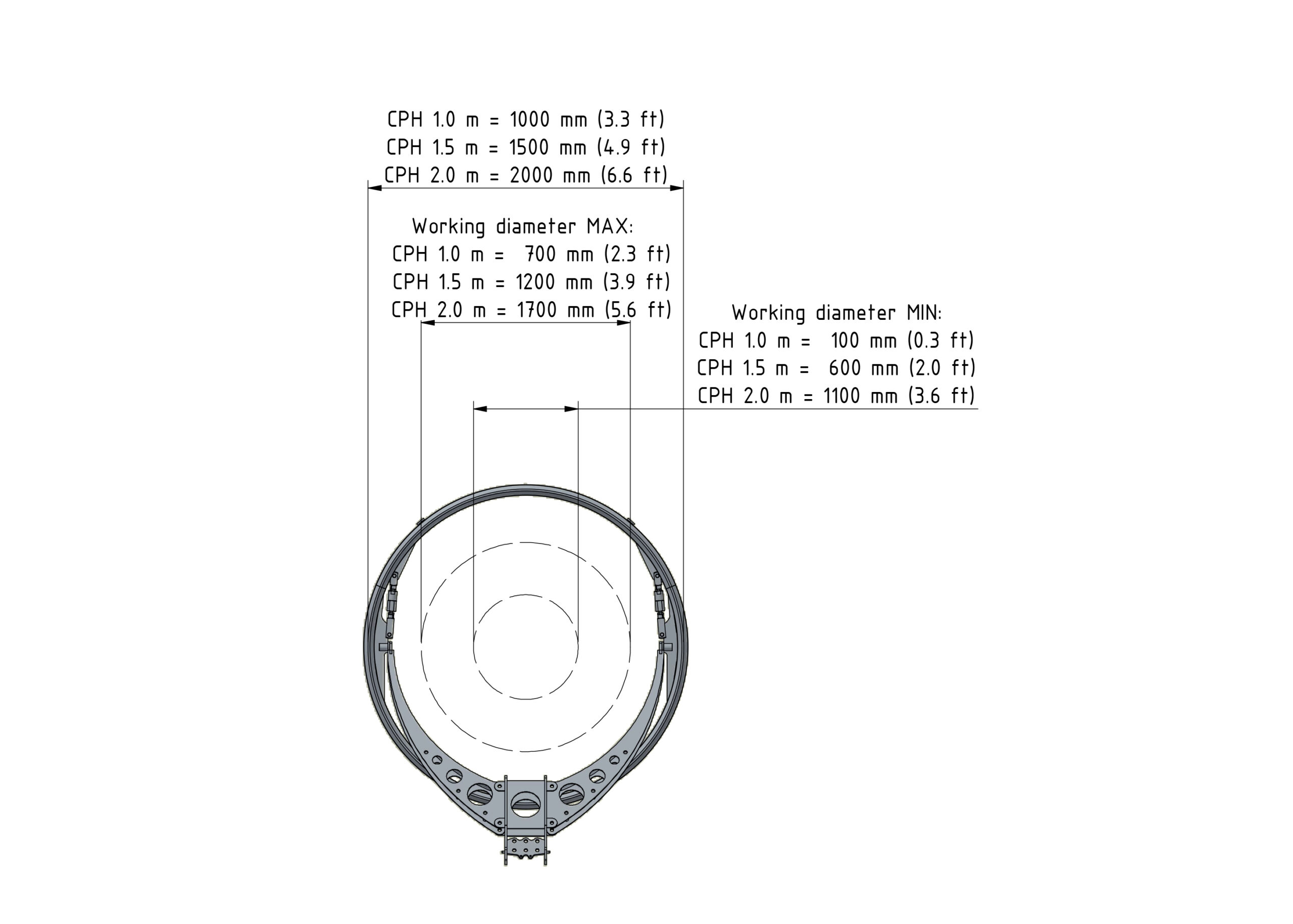

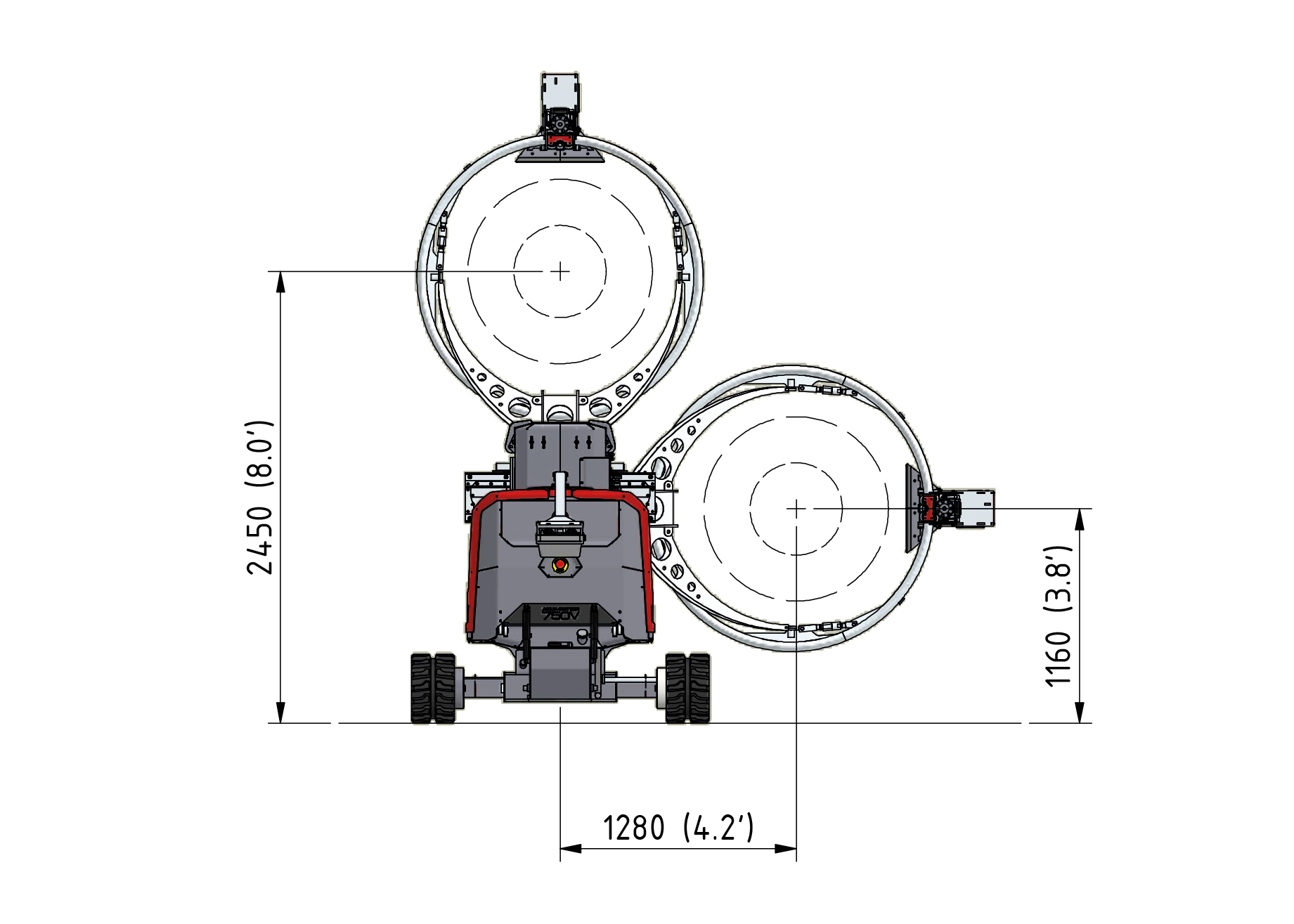

| Diámetro de trabajo | ø0,1-1,7 m (0,3-5,6 pies) |
| Ángulo de lanza | ±25° |
| Ajuste lanza dentro-fuera | 300 mm (11,8 pulg.) |
| Distancia de desplazamiento (plato/lanza) | 984 mm (38,7 pulg.) |
| Peso | |
|---|---|
| Kit de manguera – Kit circular | 8 kg (18 lb) |
| Circular Power head | 54 kg (119 lb) |
| Kit de manguera – Circular Power head | 14 kg (31 lb |
| Anillo ø1,0 m | 100 kg (220 lb) |
| Peso total con anillo ø1,0 m | 176 kg (388 lb) |
| Anillo ø1,5 m | 120 kg (265 lb) |
| Peso total con anillo de ø1,5 m | 196 kg (432 lb) |
| Anillo ø2,0 m | 150 kg (331 lb) |
| Peso total con anillo de ø2,0 m | 226 kg (498 lb) |
| Operación | |
|---|---|
| Fuerza de reacción máxima | 2000 N (450 lbf) |
| Velocidad máxima del rodillo AUTO | 25 m/min (82 pies/min) |
| Hidráulica | |
|---|---|
| Presión hidráulica máxima | 200 bar (2900 psi) |
| Caudal hidráulico máximo | 16 l/min (4,2 gpm) |
