AQUA SPINE TUNNEL
Startpaket Aqua Rail System 3.0

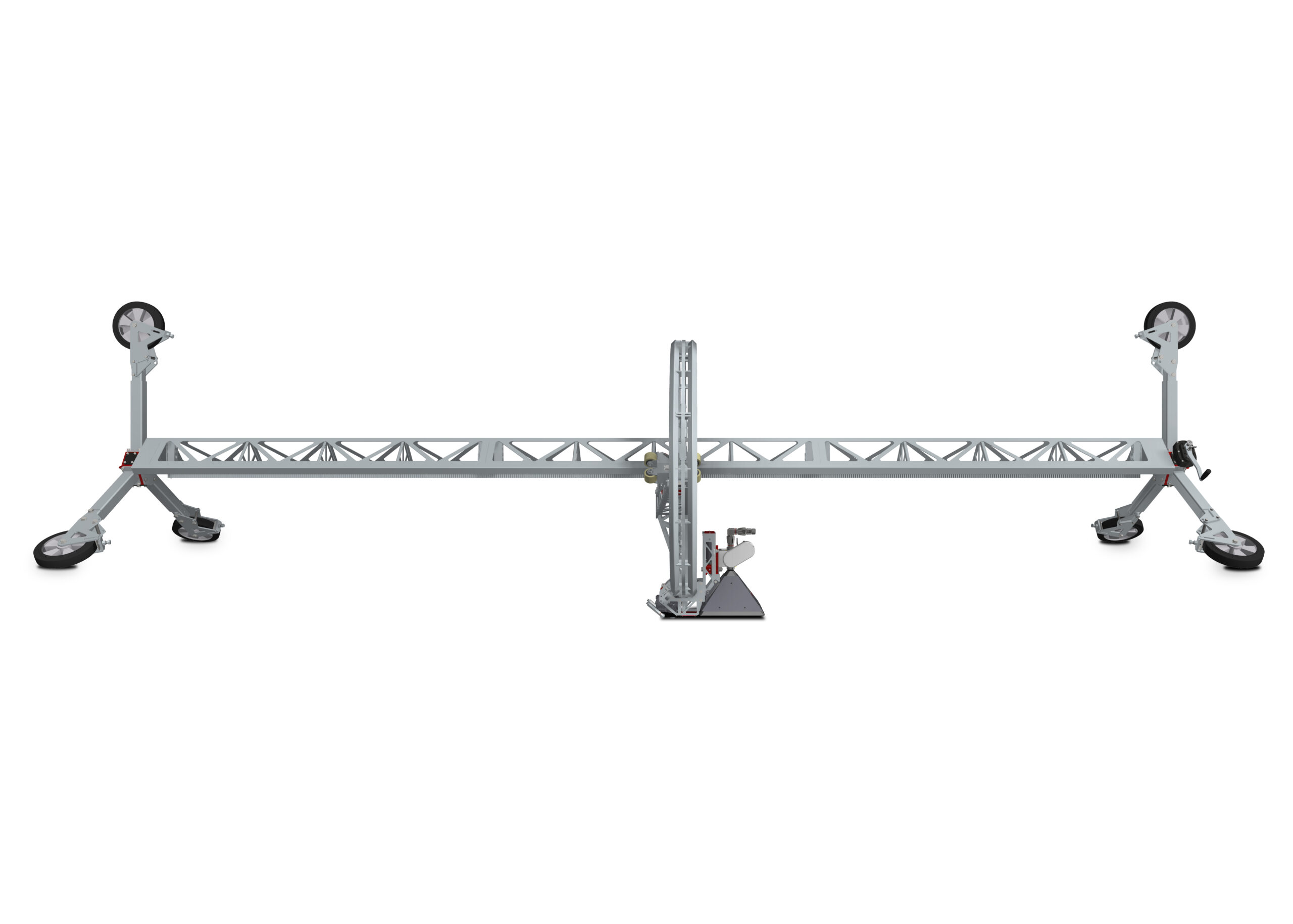

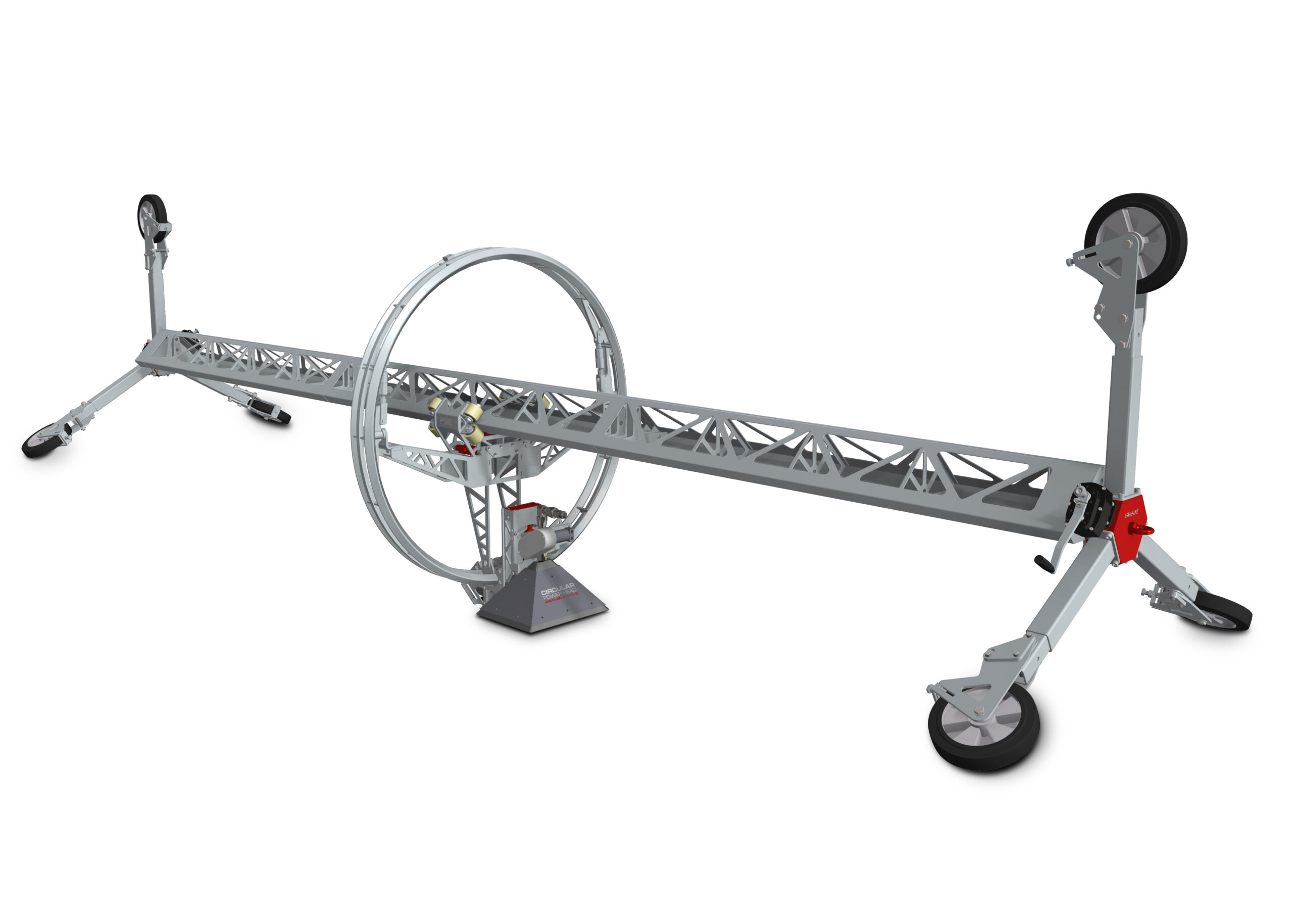

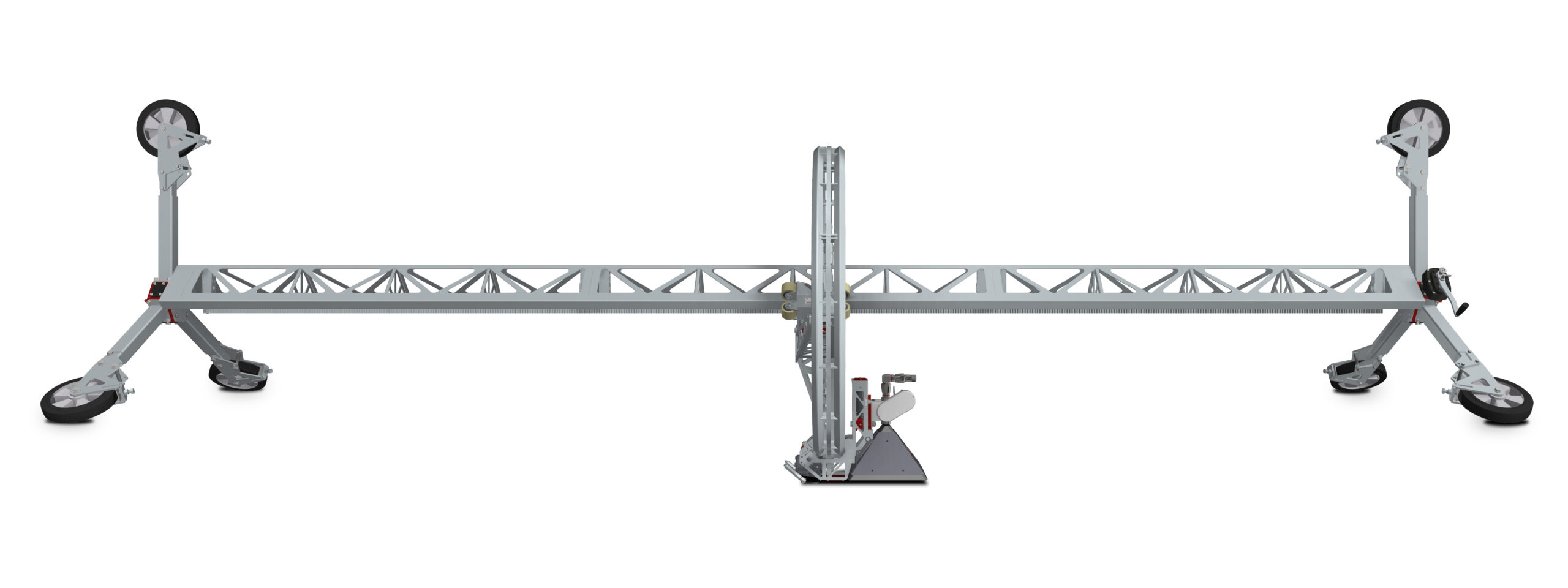

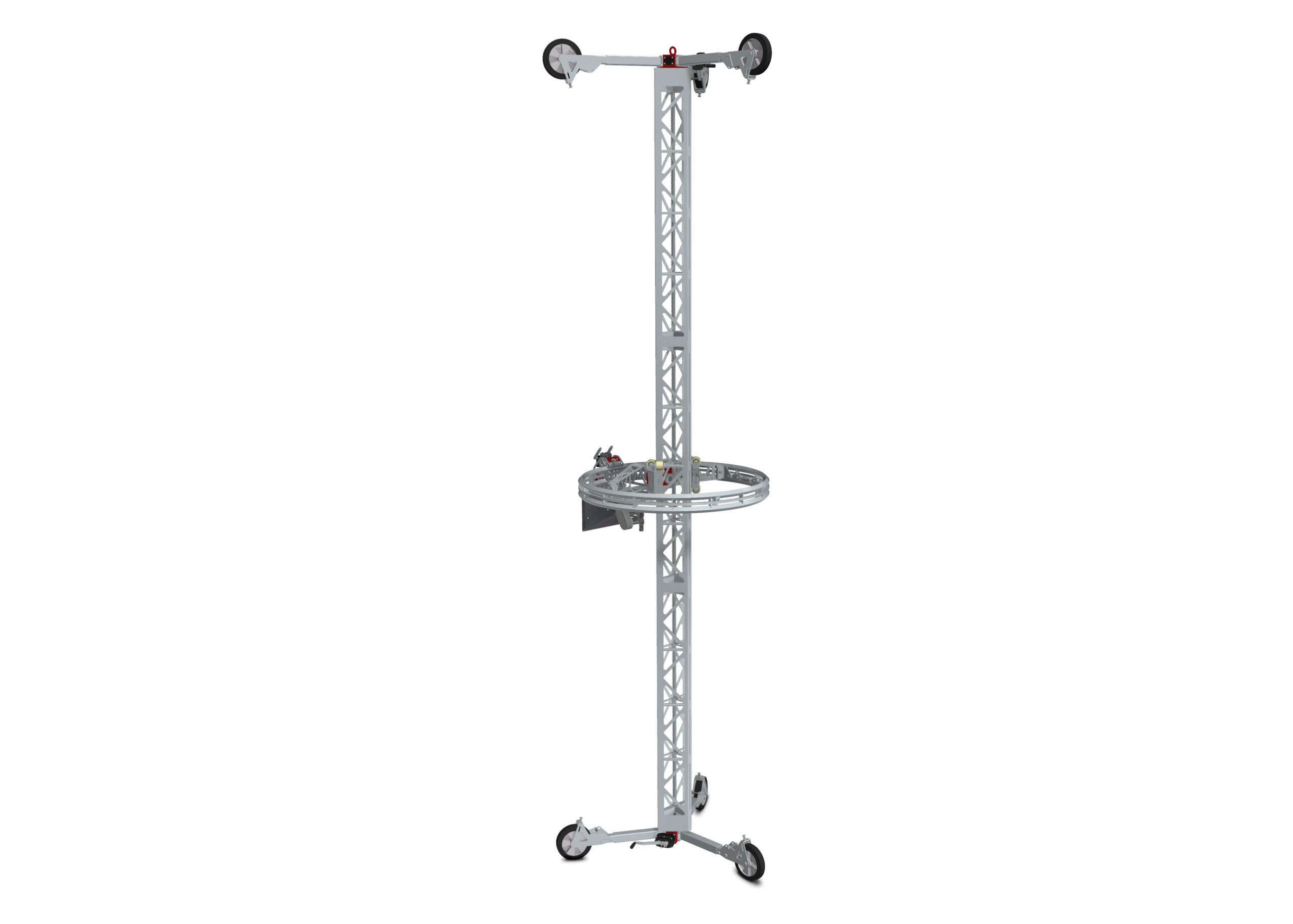

Aqua Spine Tunnel 3.0 är ett system för cirkulär vattenbilning
i tunnlar och på inre cirkulära eller krökta ytor. Det är uppbyggt
kring Aqua Spine-rälsen med en tunnelring och ett Circular
Power Head och ger precisionsborttagning med hög prestanda.
Det cirkulära stödsystemet hanterar reaktionskrafter på upp till
2000 N, vilket gör det idealiskt för snabb borttagning av stora områden och
volymer. Det finns i tre ringstorlekar och täcker diametrar
från 1,5 m till 3,0 m för mångsidig projektanvändning.
Högpresterande borttagning
på tunnlar och inre
krökta ytor.
3000 BAR
(43 500 psi)
2000 N
(450 lbf)
TUNNELRING
ø1,5 M (ø4,9 ft)
6 M
(19,7 ft)

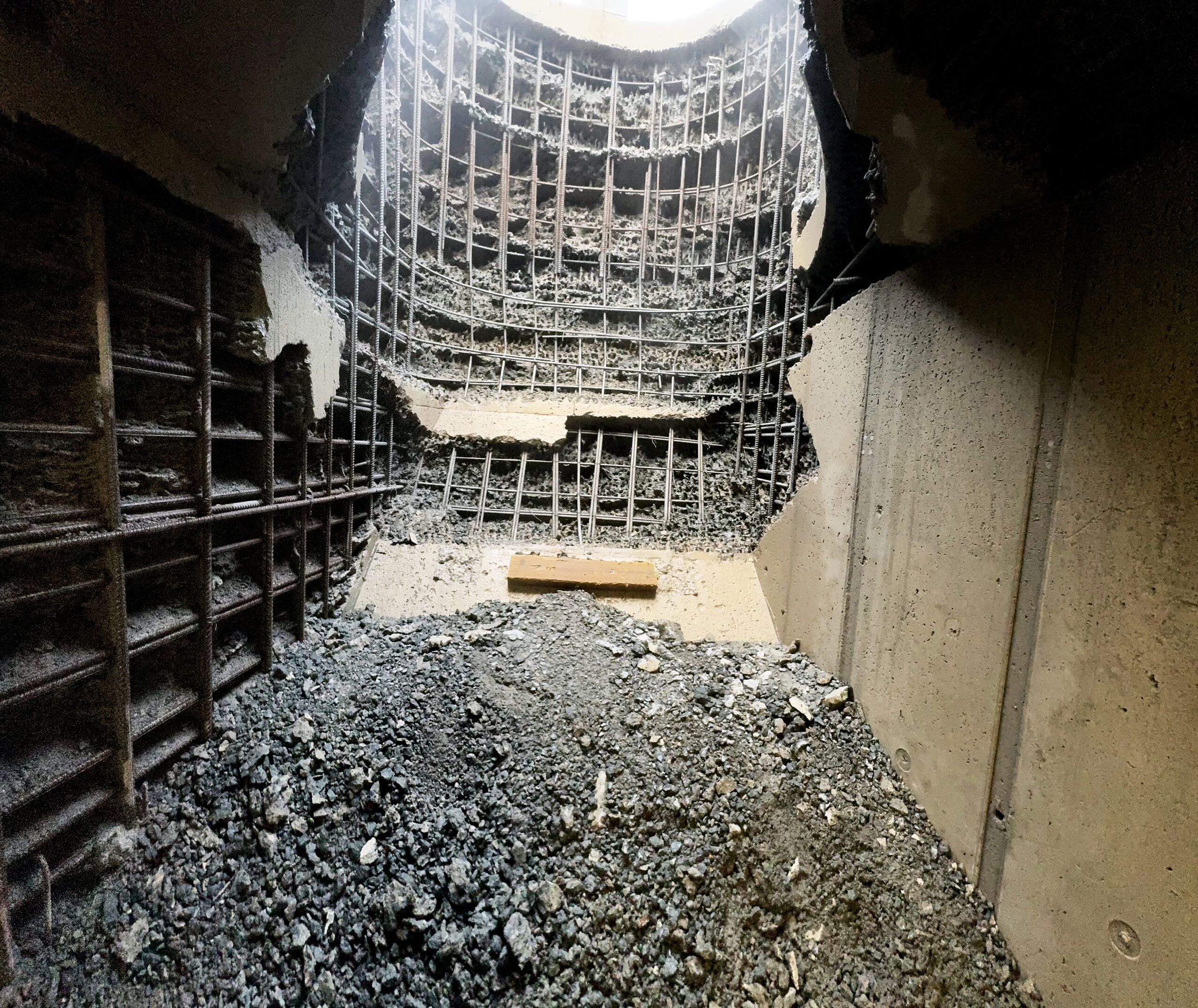

Högpresterande vattenbilning för tunnlar och cirkulära innerytor
Aqua Spine Tunnel 3.0 är utformad för effektiv cirkulär vattenbilning i tunnlar och på inre cirkulära eller böjda ytor som rör och schakt. Den möjliggör precisionsborttagning och kontrollerad borttagning där det är viktigt att bibehålla en konsekvent position inuti krökta geometrier.

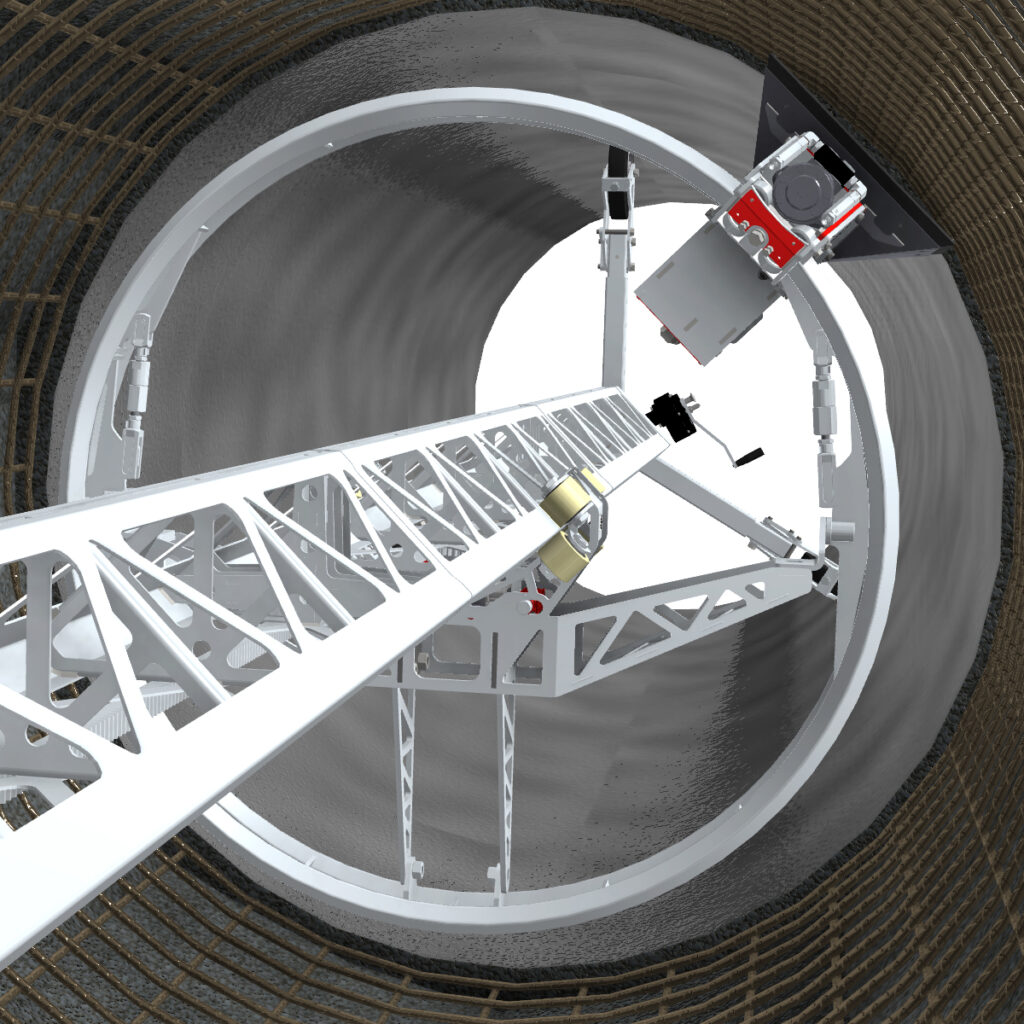

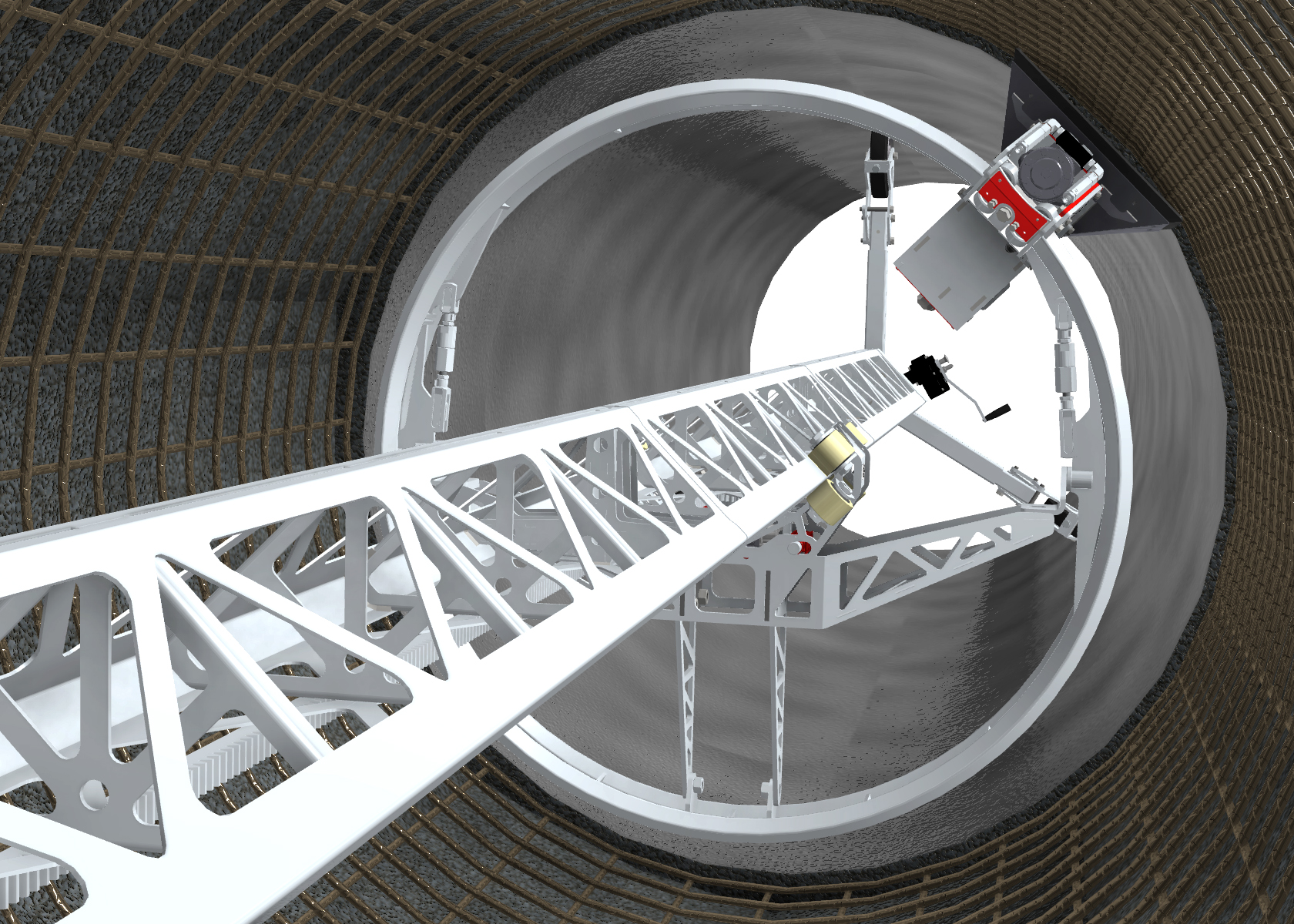

Systemet är uppbyggt kring Aqua Spine-rälsen i kombination med en tunnelring och ett Circular Power Head, vilket ger högpresterande borttagning samtidigt som reaktionskrafter på upp till 2000 N hanteras. Systemet är utformat för snabb borttagning av stora områden och volymer och lämpar sig väl för krävande tillämpningar i underjordiska projekt och infrastrukturprojekt.

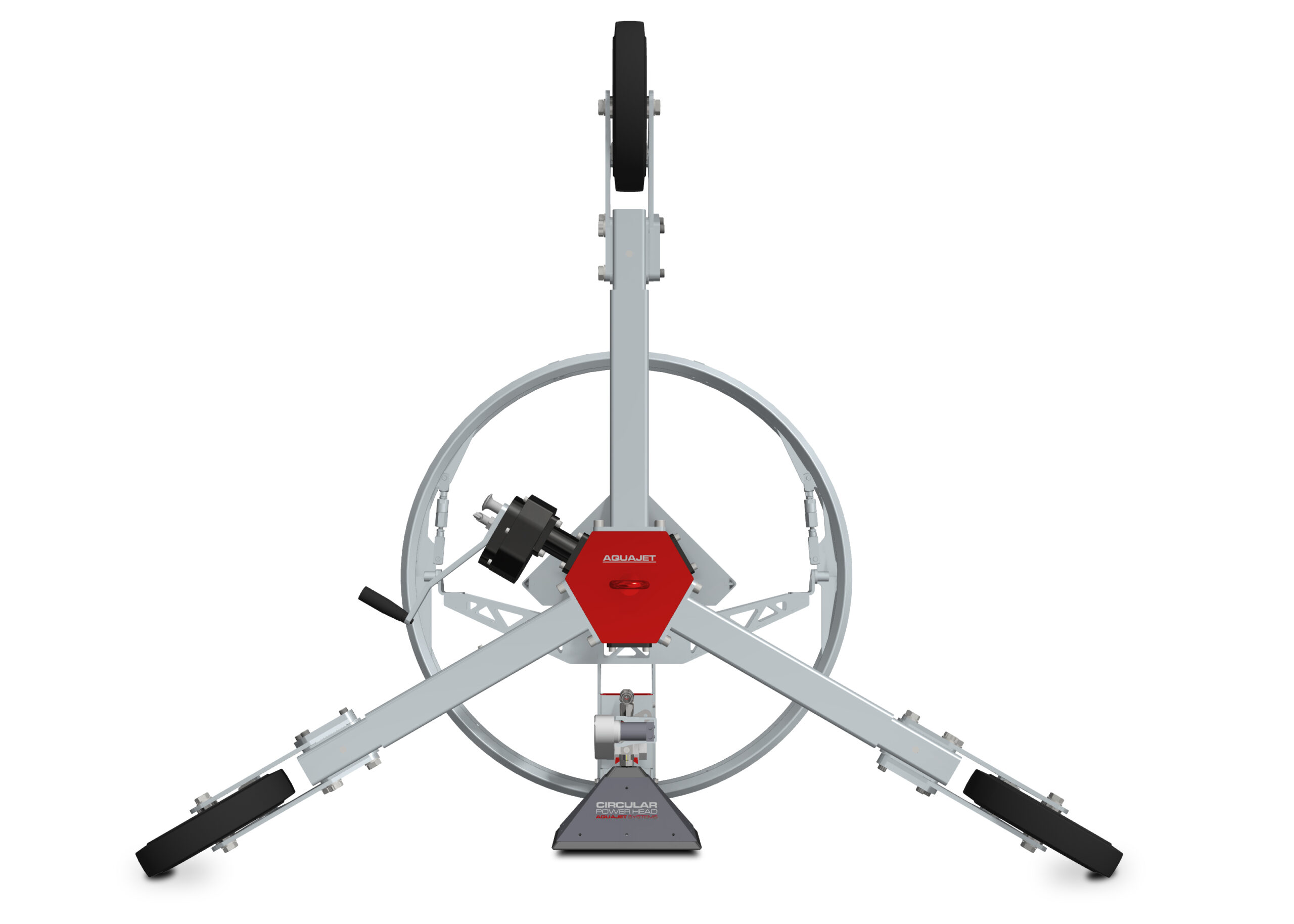

Systemet finns i tre ringstorlekar och täcker diametrar från 1,5 m till 3,0 m, vilket ger flexibilitet för en rad olika tunnel- och rördimensioner. Det cirkulära stödsystemet, som är utrustat med hjulförsedda ben, gör att systemet kan röra sig smidigt längs den inre ytan och bibehålla en stabil positionering under hela operationen.
Som en del av Aqua Rail System 3.0 är Aqua Spine Tunnel en multimodulär lösning som kan anpassas, konfigureras om och byggas ut för att uppfylla specifika projektkrav. Detta gör att systemet kan skräddarsys för olika tillämpningar med bibehållen prestanda.
Funktioner
-
Optimerad för tunnlar och invändiga cirkulära ytor
Utformad för cirkulär vattenbilning inuti tunnlar, rör och andra krökta inre geometrier, vilket garanterar precis och konsekvent borttagning. Circular Power…

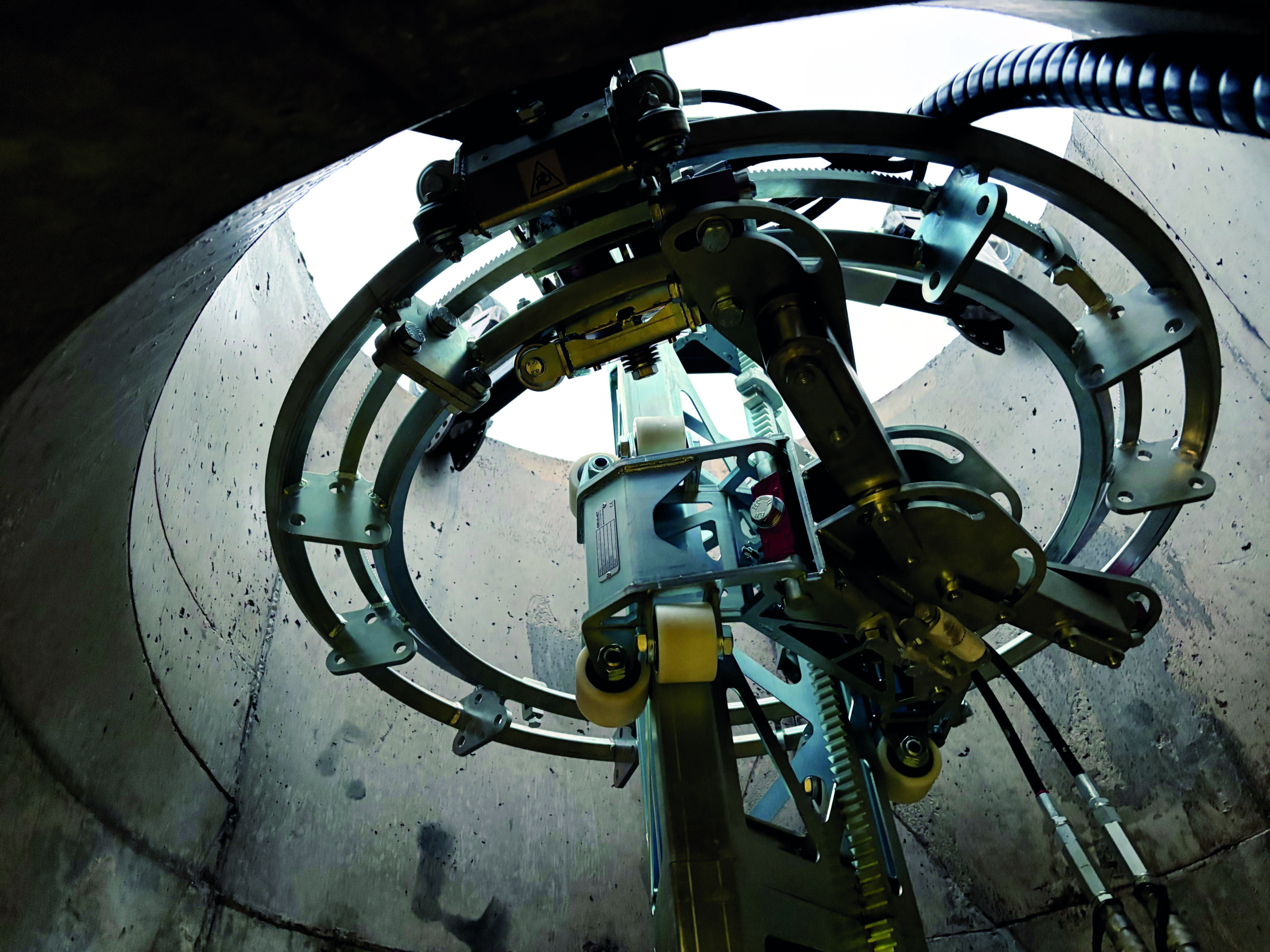

Utformad för cirkulär vattenbilning inuti tunnlar, rör och andra krökta inre geometrier, vilket garanterar precis och konsekvent borttagning. Circular Power Head rör sig i en cirkulär bana längs tunnelringen, vilket gör den idealisk för cirkulära ytor – både vertikala och horisontella – och perfekt för tillämpningar som rör och tunnlar.
-
Hög avverkningskapacitet för stora volymer
Konstruerad för snabb borttagning av stora ytor och djupare snitt, vilket ger effektiva resultat i krävande applikationer.
Konstruerad för snabb borttagning av stora ytor och djupare snitt, vilket ger effektiva resultat i krävande applikationer.
-
Klarar höga reaktionskrafter
Konstruerad för att klara reaktionskrafter på upp till 2000 N, vilket ger en stabil och tillförlitlig drift.
Konstruerad för att klara reaktionskrafter på upp till 2000 N, vilket ger en stabil och tillförlitlig drift.
-
Stabil rörelse längs krökta ytor
Det cirkulära stödsystemet med hjulförsedda ben gör det möjligt att röra sig smidigt längs ytan och bibehålla en konsekvent positionering…

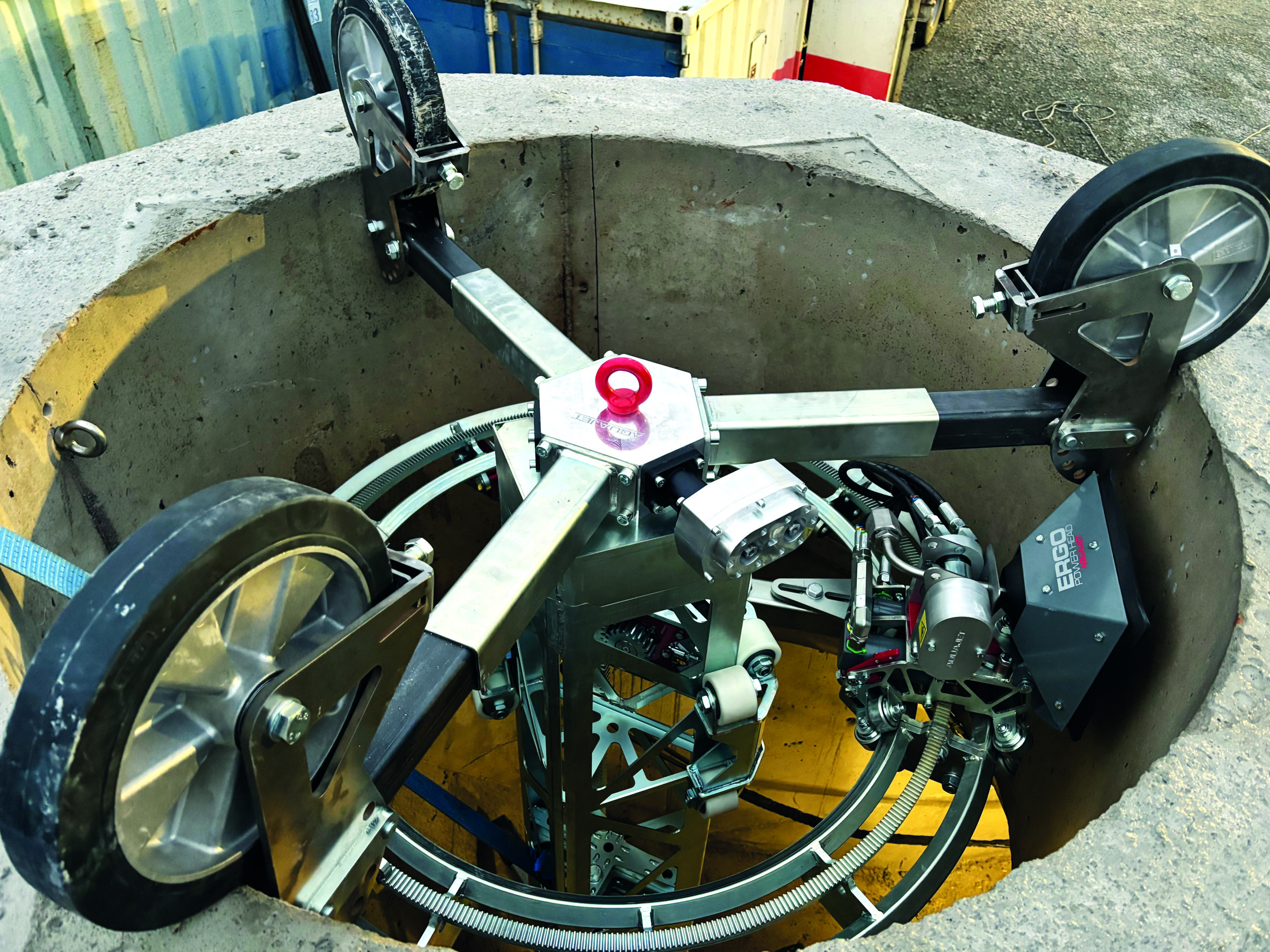

Det cirkulära stödsystemet med hjulförsedda ben gör det möjligt att röra sig smidigt längs ytan och bibehålla en konsekvent positionering under arbetet.
-
Byggd på Aqua Spine- och tunnelringssystem
Systemet är baserat på Aqua Spine-rälsen i kombination med en tunnelring och ett Circular Power Head, vilket möjliggör kontrollerad rörelse…
Systemet är baserat på Aqua Spine-rälsen i kombination med en tunnelring och ett Circular Power Head, vilket möjliggör kontrollerad rörelse och exakt cirkulär vattenbilning på invändigt krökta ytor.
-
Brett diameterområde med flera ringstorlekar
Finns i tre ringstorlekar som täcker diametrar från 1,5 m till 3,0 m, vilket möjliggör anpassning till olika tunnel- och…
Finns i tre ringstorlekar som täcker diametrar från 1,5 m till 3,0 m, vilket möjliggör anpassning till olika tunnel- och rördimensioner.
-
Multimodulär och anpassningsbar systemdesign
Aqua Rail System är en skalbar och konfigurerbar lösning. Startpaketet kan Extenderas, omkonfigureras eller anpassas med ytterligare komponenter för att…
Aqua Rail System är en skalbar och konfigurerbar lösning. Startpaketet kan Extenderas, omkonfigureras eller anpassas med ytterligare komponenter för att passa specifika projektkrav.
Kompatibel med
Uppställningar och lösningar
Utforska lösningar för vattenbilning som är utformade för olika tillämpningar, miljöer och utmaningar – anpassade för att ge rätt prestanda varje gång.
Specifikationer
| Storlek/intervall | |
|---|---|
| Längd | 6 m (19,7 fot) |
| Arbetsdiameter ring ø1,5 m (ø4,9 ft) | ø1,9-2,5 m (ø6,2-8,2 ft) |
| Lansvinkel | ±25° |
| Justering av lans (in/ut) | 300 mm (11,8 tum) |
| Vikt | |
|---|---|
| Total vikt | 485 kg (1070 lb) |
| Drift | |
|---|---|
| Max reaktionskraft | 2000 N (450 lbf) |
| Ingår i startpaketet | |
|---|---|
| Trippelräls rälssektioner | 3 x 2 m (3 x 6,6 ft) |
| Tornhiss | Aqua Spine |
| Vattenbilningshuvud | Cirkulär |
| Pelarring | ø 1,5 m (ø 4,9 ft) |
| Stödben | Centralisator |
| Stödhjul | 750 |
| Sluta stöd | Tunnel |
| Ytterligare alternativ | |
|---|---|
| Kompatibla drivenheter | Aqua Cutter 450/750 3.0, Ergo Controller |
| Kompatibla vattenbilningshuvuden | Circular Power Head |
| Rälssektioner för räls | 0,25/0,5/1,0/2,0 m (0,8/1,6/3,3/6,6 ft) |
| Tunnelringar / Arbetsdiameter | ø1,0 m (3,3 ft) / ø 1,5-2,0 m (4,9-6,5 ft) ø2,0 m (6,6 ft) / ø 2,4-3,0 m (7,9-9,8 ft) |
| Stödsystem | Flera alternativ |
| Alla Aqua Räls startpaket kan anpassas till olika krav. |
